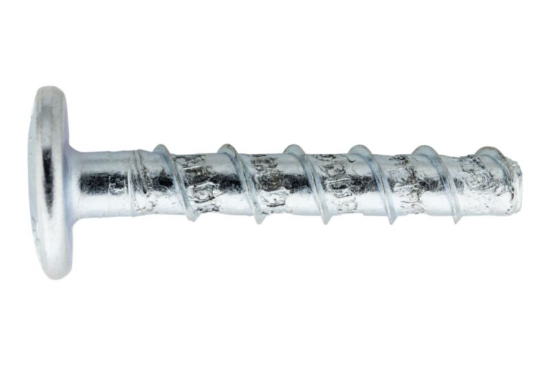

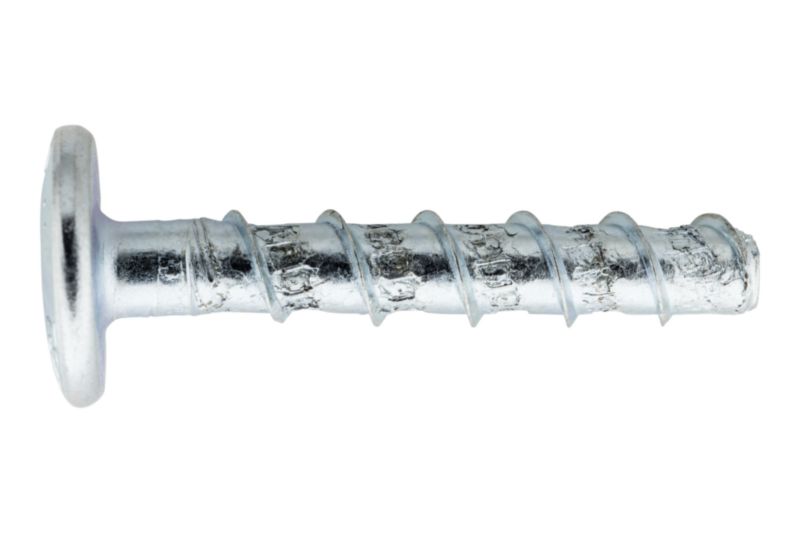

VIJAK ZA BETON-LEČ.GL.-(W-BS/LP COMPACT)-TX30-(A2K)-5-6X40

Enostavna montaža z akumulatorskim vijačnikom. Izogiba se zadetku armature zaradi zelo majhne globine sidranja. Za beton, s Panhead glavo, pocinkano jeklo

Velikost vložka: 6 mm
Premer navoja: 7 mm
Oblika glave: Pan Head
Notranji pogon: TX30
Nazivni premer izvrtine (d 0): 6 mm
Globina izvrtine (h 1): 28 mm
Površina: Pocinkano
Material: Jeklo
Globina vgradnje (h nom): 25 mm
Minimalna debelina konstrukcije (h min): 80 mm
Prehodna luknja v priključnem delu (d f): 8 mm
Dovoljenje: ETA-15/0091
Premer rezalne glave svedra (d cut): 6,40 mm.

Art.-Št.: 5929556040

Vse različice

Hitra dostava

Brez stroškov pošiljanja

Opis
Specifikacije
Povpraševanje

•Hitra in enostavna montaža

•Lahko se montira ročno
•Ekonomsko in učinkovito pritrdilno rešitev
3 različni premeri glav za vsestransko uporabo
•Tip P s Panhead Ø 14 mm
•Tip SP z izjemno majhnim Panhead Ø 10,5 mm
•Tip LP z izjemno velikim Panhead Ø 17,6 mm
Potrditev zmogljivosti
Evropska tehnična ocena ETA-15/0091 za večkratno pritrjevanje nenosilnih sistemov v betonu:
•Statične in kvazistatične obremenitve
•Ognjeodpornost: R30, R60, R90, R120
Nosilnost v betonskih votlih ploščah - Mnenje št. 21641 - 2016
Opomba
•W-BS Compact je priporočljivo montirati ročno
•Če se montaža izvaja z akumulatorskim vijačnikom, je treba opraviti najmanj 5 poskusov na kraju samem, da se zagotovi pravilna nastavitev vijačnika in prepreči prekomerno zategovanje W-BS Compact. Priporočljivo je začeti z najnižjo nastavitvijo navora in jo po potrebi povečati
•Tangencialni udarni vijačnik se ne sme uporabljati za montažo

Specifikacije izdelkov

*	*
Opis tipa	W-BS Kompaktni tip LP
Velikost sidra	6 mm
Premer navoja	7 mm
Dolžina sidra (l)	40 mm
Vrsta glave	Panožna glava (PANHD) (samo za vijake in sidra za iverne plošče)
Premer glave	17,6 mm
Največja višina pritrditve (t fix)	15 mm
Notranji pogon	Pogon TX
Nazivni premer svedra (d 0)	6,0 mm
Globina vrtanja (h 1)	28 mm
Površina	Cink, debelina plasti 5, sijajna, modrikasta do modrikasto mavrična
Material	Jeklo
Globina vgradnje (h nom)	25 mm
Najmanjša debelina komponente (h min)	80 mm
Prehodna luknja v sestavnem delu, ki ga je treba priključiti (d f)	8,0 mm
Odobritev	ETA-15/0091
Premer rezanja vrtalnika (d cut)	6,40 mm
