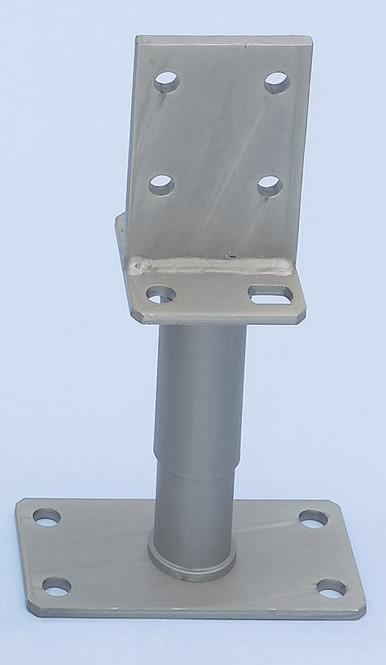

KOVINSKI PODPORNI NOSILEC-SCHWERT120-(H135-160MM)

Stabilen, privijačen in višinsko nastavljiv nosilec stebra s priključkom v obliki meča. Idealno za srednje do težke konstrukcije s temnim lesom v suhem prostoru in z najvišjimi estetskimi zahtevami.

  • Izvedba: Za statične namene
  • Oblika: Oblika meča
  • Število lukenj D 11 mm: 4 KOS
  • Format meča: 80 x 80 x 6 mm
  • Format nosilne plošče: 80 x 80 x 6 mm
  • Tip oznake: H003
  • Osnovna višina: 135 mm
  • Višina min./maks.: 135-200 mm
  • Potrebni zatični vijaki: 2 kosa, premer 10 mm
  • Primeren za presečni prerez stebra min.: 130 x 100 mm
  • Format talne plošče: 160 x 80 x 6 mm
  • Material: Jeklo
  • Material nosilca: S 235 JR
  • Standard materiala nosilca: EN 10025-2:2005-04
  • Material noge: S195T
  • Standard materiala noge: EN 10255:2007
  • Površina: Črna cink-železna prevleka
  • Debelina sloja: 8 µm
  • Razred uporabe: 1, 2
  • Število delov: 2 KOS
  • Teža: 2400 g.
intelisale.product.documents
Art.-Št.: 0681492004
×
products.pickngo
products.pickngo.modaltitle ×
Vse različice
Hitra dostava
Brez stroškov pošiljanja

• Višinsko nastavljiv nosilec stebra s skritim priključkom v obliki meča in z zaščitnim pokrovom za najvišje estetske zahteve

  • • Višinsko nastavljiv v razponu od 135 mm do 200 mm (tudi v vgrajenem stanju)
  • • Eleganten videz s pokrovom nad navojem
  • • Visokokakovostna temna cink-železna prevleka z visoko odpornostjo proti staranju in vremenskim vplivom
  • • Material nosilca: Jeklo S 235 JR v skladu z EN 10025-2:2005-04
  • • Material noge: Jeklo S195T v skladu z EN 10255:2007
  • • Površina: Visokokakovostna cink-železna prevleka (R3R); debelina sloja 8 µm
  • • Razred uporabe: Uporaba v razredu 1 in 2
  • Opomba
  • Treba je upoštevati zahteve ETA 13/0029.
  • Premer vijaka mora biti največ 1 mm manjši od premera luknje.
  • Upoštevati je treba pogoje posamezne odobritve sidra.
  • Razpoložljiva delovna dokumentacija:
  • Tabele obremenitev in podrobna navodila za uporabo najdete na strani za storitve www.wuerth.de/holzverbinder.
  • Evropska tehnična odobritev ETA 13/0026
Specifikacije izdelkov
* *
Oblikovanje Za statične namene
Obrazec Oblika rezila
Število lukenj D 11 mm 4 KOSI
Dimenzije stojala 80 x 80 x 6 mm
Dimenzije plošče držala 80 x 80 x 6 mm
Opis tipa H003
Nerazširjena višina 135 mm
Min./max. višina 135-200 mm
Potrebni jekleni zatiči 2 kosa, premer 10 mm
Primerno za min. prečni prerez stebra 130 x 100 mm
Format osnovne plošče 160 x 80 x 6 mm
Material Jeklo
Ime materiala nosilca Konstrukcijsko jeklo (osnovno jeklo); minimalna meja plastičnosti 235 MPa pri sobni temperaturi; 1 MPa = 1 N/mm2; blagovna skupina JR, minimalna vrednost absorbirane energije 27J pri 20 °C
SL norma vrste materiala nosilca Vroče valjani izdelki iz konstrukcijskih jekel
Ime materiala osnovne plošče S195T
SL norma vrste materiala osnovne plošče Cevi iz nelegiranega jekla, primerne za varjenje in narezovanje
Površina Pocinkano železo, debelina plasti 8, temno rjava do črna, mat
Debelina premaza 8 µm
Razred uporabe Označuje vsebnost vlage v gradbenih materialih, ki ustreza temperaturi 20 °C in relativni vlažnosti zunanjega zraka, ki le nekaj tednov na leto presega 65 %. Ustreza standardu EN 1995-1-1:2009, Označuje vsebnost vlage v gradbenih materialih, ki ustreza temperaturi 20 °C in relativni vlažnosti zunanjega zraka, ki le nekaj tednov na leto presega 85 %. Ustreza standardu EN 1995-1-1:2009
Število kosov 2 KOSA
Teža 2400 g
*
*
*

• Višinsko nastavljiv nosilec stebra s skritim priključkom v obliki meča in z zaščitnim pokrovom za najvišje estetske zahteve

  • • Višinsko nastavljiv v razponu od 135 mm do 200 mm (tudi v vgrajenem stanju)
  • • Eleganten videz s pokrovom nad navojem
  • • Visokokakovostna temna cink-železna prevleka z visoko odpornostjo proti staranju in vremenskim vplivom
  • • Material nosilca: Jeklo S 235 JR v skladu z EN 10025-2:2005-04
  • • Material noge: Jeklo S195T v skladu z EN 10255:2007
  • • Površina: Visokokakovostna cink-železna prevleka (R3R); debelina sloja 8 µm
  • • Razred uporabe: Uporaba v razredu 1 in 2
  • Opomba
  • Treba je upoštevati zahteve ETA 13/0029.
  • Premer vijaka mora biti največ 1 mm manjši od premera luknje.
  • Upoštevati je treba pogoje posamezne odobritve sidra.
  • Razpoložljiva delovna dokumentacija:
  • Tabele obremenitev in podrobna navodila za uporabo najdete na strani za storitve www.wuerth.de/holzverbinder.
  • Evropska tehnična odobritev ETA 13/0026
Specifikacije izdelkov
Oblikovanje Za statične namene
Obrazec Oblika rezila
Število lukenj D 11 mm 4 KOSI
Dimenzije stojala 80 x 80 x 6 mm
Dimenzije plošče držala 80 x 80 x 6 mm
Opis tipa H003
Nerazširjena višina 135 mm
Min./max. višina 135-200 mm
Potrebni jekleni zatiči 2 kosa, premer 10 mm
Primerno za min. prečni prerez stebra 130 x 100 mm
Format osnovne plošče 160 x 80 x 6 mm
Material Jeklo
Ime materiala nosilca Konstrukcijsko jeklo (osnovno jeklo); minimalna meja plastičnosti 235 MPa pri sobni temperaturi; 1 MPa = 1 N/mm2; blagovna skupina JR, minimalna vrednost absorbirane energije 27J pri 20 °C
SL norma vrste materiala nosilca Vroče valjani izdelki iz konstrukcijskih jekel
Ime materiala osnovne plošče S195T
SL norma vrste materiala osnovne plošče Cevi iz nelegiranega jekla, primerne za varjenje in narezovanje
Površina Pocinkano železo, debelina plasti 8, temno rjava do črna, mat
Debelina premaza 8 µm
Razred uporabe Označuje vsebnost vlage v gradbenih materialih, ki ustreza temperaturi 20 °C in relativni vlažnosti zunanjega zraka, ki le nekaj tednov na leto presega 65 %. Ustreza standardu EN 1995-1-1:2009, Označuje vsebnost vlage v gradbenih materialih, ki ustreza temperaturi 20 °C in relativni vlažnosti zunanjega zraka, ki le nekaj tednov na leto presega 85 %. Ustreza standardu EN 1995-1-1:2009
Število kosov 2 KOSA
Teža 2400 g
