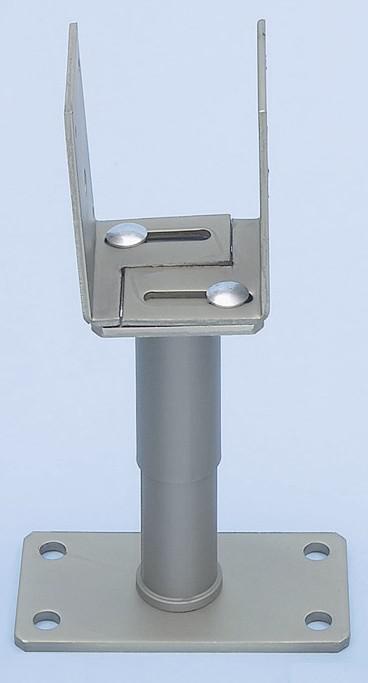

NOSILEC ZA STEBRE STRANSKI-135MM

Stabilen, privijačen in višinsko nastavljiv nosilec za stebre z nastavljivo širino gabele. Idealen za srednje do težke konstrukcije z temnimi lesovi v suhem okolju z najvišjimi estetskimi zahtevami.

  • Izvedba: Za statične namene
  • Oblika: Variabilni U-profil
  • Širina gabele min./max.: 70-170 mm
  • Širina gabele max.: 170 mm
  • Število lukenj D 13 mm: 6 kos
  • Širina gabele min.: 70 mm
  • Višina gabele: 112 mm
  • Debelina gabele: 4 mm
  • Tip označbe: H002
  • Višina min./max.: 135-200 mm
  • Primeren za prerez stebra min.: 80 x 140 mm, 80 x 160 mm
  • Dimenzije osnovne plošče: 160 x 80 x 6 mm
  • Material: Jeklo
  • Označba materiala nosilca: S 235 JR
  • Standard materiala nosilca: EN 10025-2:2005-04
  • Označba materiala noge: S195T
  • Standard materiala noge: EN 10255:2007
  • Površina: Cink-železo črna
  • Debelina sloja: 8 µm
  • Razred uporabe: 1, 2
  • Število delov: 2 kos
  • Teža: 2180 g.
intelisale.product.documents
Art.-Št.: 0681492002
×
products.pickngo
products.pickngo.modaltitle ×
Vse različice
Hitra dostava
Brez stroškov pošiljanja

• Nosilec za stebre z variabilno širino gabele in pokrovom noge za najvišje estetske zahteve

  • • Tudi v vgrajenem stanju višinsko nastavljiv
  • • Eleganten videz z zaščitnim pokrovom nad navoji
  • • Visokokakovostna črna cink-železo prevleka z visoko starostno in vremensko odpornostjo
  • • Material nosilca: Jeklo S 235 JR po EN 10025-2:2005-04
  • • Material noge: Jeklo S195T po EN 10255:2007
  • • Površina: Visokokakovostna cink-železo prevleka (R3R); debelina sloja 8µm
  • • Razred uporabe: Uporaba v razredih 1 in 2
  • Opomba
  • Upoštevati je treba določbe ETA 13/0029.
  • Premer vijaka ne sme biti večji od premera luknje za več kot 1 mm.
  • Upoštevati je treba posamezne robne pogoje posameznih dovoljenj za moznike.
  • Na voljo so delovni dokumenti:
  • Tabele obremenitev in podrobna navodila za obdelavo so na voljo na servisni strani www.wuerth.de/holzverbinder.
  • Evropsko tehnično dovoljenje ETA 13/0026
Specifikacije izdelkov
* *
Oblikovanje Za statične namene
Obrazec Spremenljiv profil U
Min./max. širina nosilca 70-170 mm
Največja širina trna 170 mm
Število lukenj D 13 mm 6 KOSOV
Minimalna širina trna 70 mm
Višina vilice 112 mm
Relativna debelina vilice 4 mm
Opis tipa H002
Min./max. višina 135-200 mm
Primerno za min. prečni prerez stebra 80 x 140 mm, 80 x 160 mm
Format osnovne plošče 160 x 80 x 6 mm
Material Jeklo
Ime materiala nosilca Konstrukcijsko jeklo (osnovno jeklo); minimalna meja plastičnosti 235 MPa pri sobni temperaturi; 1 MPa = 1 N/mm2; blagovna skupina JR, minimalna vrednost absorbirane energije 27J pri 20 °C
SL norma vrste materiala nosilca Vroče valjani izdelki iz konstrukcijskih jekel
Ime materiala osnovne plošče S195T
SL norma vrste materiala osnovne plošče Cevi iz nelegiranega jekla, primerne za varjenje in narezovanje
Površina Pocinkano železo, debelina plasti 8, temno rjava do črna, mat
Debelina premaza 8 µm
Razred uporabe Označuje vsebnost vlage v gradbenih materialih, ki ustreza temperaturi 20 °C in relativni vlažnosti zunanjega zraka, ki le nekaj tednov na leto presega 65 %. Ustreza standardu EN 1995-1-1:2009, Označuje vsebnost vlage v gradbenih materialih, ki ustreza temperaturi 20 °C in relativni vlažnosti zunanjega zraka, ki le nekaj tednov na leto presega 85 %. Ustreza standardu EN 1995-1-1:2009
Število kosov 2 KOSA
Teža 2180 g
*
*
*
