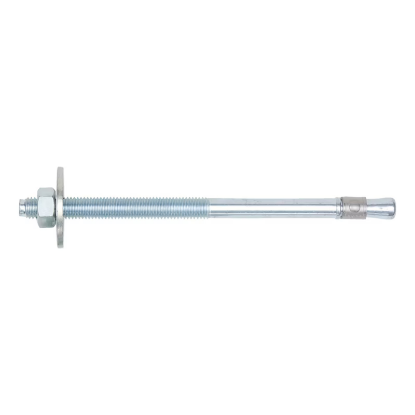

VIJAK SIDRNI-(W-FA/S)-PODL.-(A2K)-200/218-M16X320

Sidri vijak za lesene konstrukcije za pritrditev v nepočenem betonu. Pocinkano jeklo

  • Material: Jeklo
  • Površina: Pocinkano
  • Dovoljenje: ETA-02/0001.
intelisale.product.documents
Art.-Št.: 5932116320
×
products.pickngo
products.pickngo.modaltitle ×
Vse različice
Hitra dostava
Brez stroškov pošiljanja

•Prihranek časa zaradi prehodne montaže

  • •Takoj obremenljiv - brez čakalnega časa
  • •Vtični vložek, ki ga nadzoruje navor, iz elektro galvaniziranega jekla
  • •2 globini sidranja - vsestranska uporaba
  • Dokazilo o zmogljivosti
  • •ETA-02/0001 za posamično sidranje, možnost 7, nepočen beton
  • •Odpornost na ogenj: F30, F60, F90 in F120; Požarna obremenitev po DIN 4102-2:1977-09 (ETK - enotna temperaturna časovna krivulja)
  • •ETA-02/0001 za posamično sidranje, možnost 7, nepočen beton
  • •Odpornost na ogenj: F30, F60, F90 in F120; Požarna obremenitev po DIN 4102-2:1977-09 (ETK - enotna temperaturna časovna krivulja)
  • Za načrtovanje in dimenzioniranje vaše montaže priporočamo Würth Technical Software
Specifikacije izdelkov
* *
Metrični premer sidra Nazivni premer 16 mm
Dolžina sidra (l) 320 mm
Material Jeklo
Površina Cink, debelina plasti 5, sijajna, modrikasta do modrikasto mavrična
Višina pritrditve (t fix) 200 mm
Zmanjšana maksimalna višina pritrditve (t fix, rdeča) 218 mm
Višina pritrditve (t fix 2) 218 mm
Globina vrtanja (h 1) 110 mm
Globina vrtine (H1, H1red) 95 mm
Globina vrtanja (h 1.2) 95 mm
Učinkovita globina sidranja (h ef) 82 mm
Zmanjšana globina učinkovitega sidranja (h ef, rdeča) 64 mm
Efektivna globina sidranja (HEf2) 64 mm
Globina vgradnje (h nom) 102 mm
Globina nastavitve (HNomred) 84 mm
Premer podložke 56 mm
Širina po ploskvah Velikost ključa 24 mm
Nazivni premer svedra (d 0) 16 mm
Navor med sidranjem (T inst) 100 Nm
Prehodna luknja v sestavnem delu, ki ga je treba priključiti (d f) 18 mm
Dolžina navoja (L th) 80 mm
Odobritev ETA-02/0001
*
*
*
