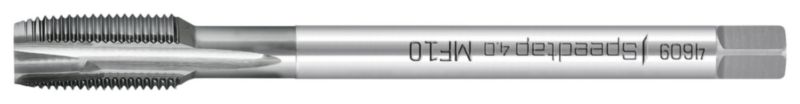

SVEDER NAVOJNI,ZA SKOZNJE LUKNJE-ST4-HSCOPM-UNI-HD-MF12X1

Za navoj za skozi luknjo. Posebej primeren za nerjavna krom-nikljeva jekla, nelegirana in legirana jekla ≤1300 N/mm². Generacija 4.0 postavlja nove standarde z nitmi.

intelisale.product.documents
Art.-Št.: 5443711003
×
products.pickngo
products.pickngo.modaltitle ×
Vse različice
Hitra dostava
Brez stroškov pošiljanja
Specifikacije izdelkov
* *
Koda izdelka 4609
Vrsta navoja Metrični fini navoj
Material za obdelavo Iz nerjavečega jekla, Jeklo, Neželezne kovine, Odlita kovina
Vrsta luknje Prostoročna luknja ≤ globina vrtanja 3 x premer vrtalnika
Vrsta navoja x nazivni premer MF12
Pitch 1,0 mm
Dolžina 100 mm
Dolžina navoja 22 mm
Premer trna 9 mm
Velikost kvadrata 7,0 mm
Premer luknje v jedru 11,0 mm
Število zob 3 KOSI
Material za rezanje Hitrorezno jeklo s 5 % kobalta, metalurški prah
Standardi DIN 374
Površina Enoslojni premaz, odporen na obrabo, za narezovanje navojev za težko obdelljive materiale. Barva premaza: temno siva.
Obrazec Tip B
Način držala Cilindrični s kvadratnim pogonom
Toleranca vijačnih pip Toleranca za vijačno pipo
Toleranca premera trna Toleranca za gred
Oskrba s hladilno tekočino Zunanja stran
Primerno za natezno trdnost do 1300 N/mm²
Podskupina materiala Aluminij, Baker, Kovinsko litino, Legirana jekla za popuščanje <lt/> 1000 N/mm², Medeninasti, Nelegirana jekla za popuščanje <lt/> 1000 N/mm², Nerjavna jekla <gt/> 850 N/mm², Nerjavna jekla <lt/> 850 N/mm², Nitriranje jekel <lt/> 1300 N/mm², Plastika, Siva litina, Splošna konstrukcijska jekla, Titan, Titanove zlitine
*
*
*
