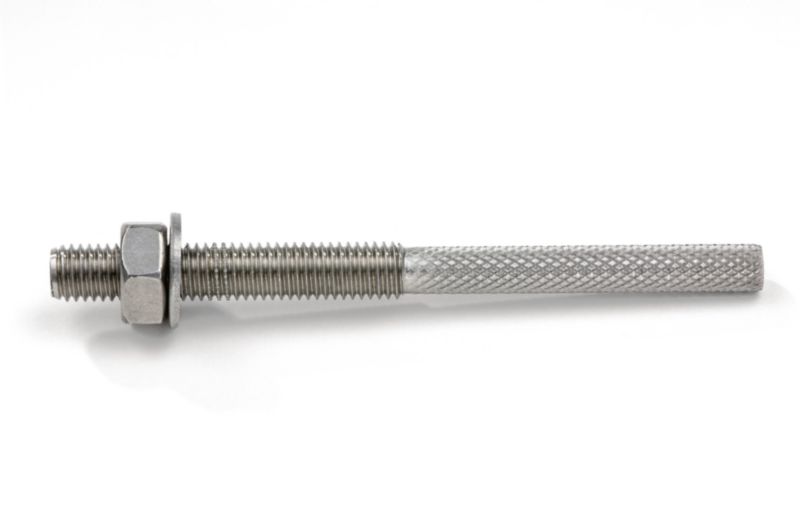

SIDRNA PALICA-(WIT-AS)-A4-10-M8X65/50

Zidovje

  • Tip oznake: WIT-AS A4
  • Razred trdnosti: 70
  • Potrebna injekcijska malta: WIT-VM 250
  • Dovoljenje: ETA-13/1040
  • Material: nerjaveče jeklo A4
  • Površina: gladka.
intelisale.product.documents
Art.-Št.: 0903452071
×
products.pickngo
products.pickngo.modaltitle ×
Vse različice
Hitra dostava
Brez stroškov pošiljanja

Opomba

  • V porobetonu je sidranje dovoljeno samo z sitnim vložkom WIT-SH 18/95!
  • Injektorski sistem ALLROUNDER WIT-VM 250, zidovje + sitni vložek WIT-SH, Evropska tehnična ocena ETA-13/1040
  • Za načrtovanje in dimenzioniranje vaše montaže priporočamo programsko opremo Würth Technical Software.
Specifikacije izdelkov
* *
Opis tipa WIT-AS A4
Metrični premer sidra Nazivni premer 8 mm
Razred nepremičnin Razred lastnosti 70 - DIN EN ISO 3506
Dolžina sidra (l) 65 mm
Višina pritrditve (t fix) 10 mm
Nazivni premer svedra (d 0) 10 mm
Učinkovita globina sidranja (h ef) 49 mm
Nominalni premer vrtalnega svedra perforirani tulec (d 0) 12 mm
Učinkovita globina sidranja perforiranega tulca (h ef) 50 mm
Globina vrtanja (h 0) 55 mm
Primerno za perforiran rokav WIT-SH 12/50
Potrebna injekcijska malta WIT-VM 250
Odobritev ETA-13/1040
Material Iz nerjavečega jekla A4
Površina Navaden
*
*
*
