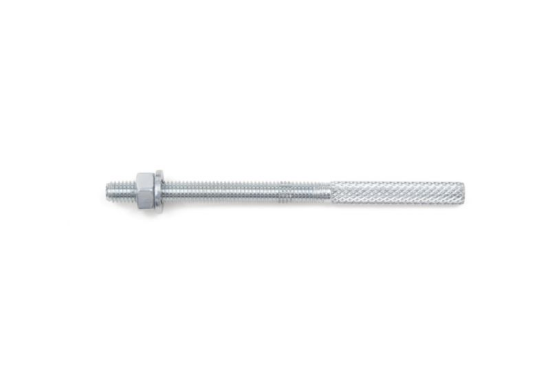

SIDRNA PALICA-(WIT-AS)-A2K-20-M12X125

Zidovje

  • Tip oznake: WIT-AS
  • Razred trdnosti: 5.8
  • Potrebna injekcijska malta: WIT-VM 250
  • Dovoljenje: ETA-13/1040
  • Material: jeklo
  • Površina: pocinkana.
intelisale.product.documents
Art.-Št.: 0903451121
×
products.pickngo
products.pickngo.modaltitle ×
Vse različice
Hitra dostava
Brez stroškov pošiljanja

Opomba

  • V porobetonu je sidranje dovoljeno samo z sitnim vložkom WIT-SH 18/95!
  • Injektorski sistem ALLROUNDER WIT-VM 250, zidovje + sitni vložek WIT-SH, Evropska tehnična ocena ETA-13/1040
  • Za načrtovanje in dimenzioniranje vaše montaže priporočamo programsko opremo Würth Technical Software
Specifikacije izdelkov
* *
Opis tipa WIT-AS
Metrični premer sidra Nazivni premer 12 mm
Razred nepremičnin Natezna trdnost min. 500 MPa
Dolžina sidra (l) 125 mm
Višina pritrditve (t fix) 20 mm
Nazivni premer svedra (d 0) 14 mm
Učinkovita globina sidranja (h ef) 93 mm
Nominalni premer vrtalnega svedra perforirani tulec (d 0) 18 mm
Učinkovita globina sidranja perforiranega tulca (h ef) 95 mm
Globina vrtanja (h 0) 100 mm
Primerno za perforiran rokav WIT-SH 18/95
Potrebna injekcijska malta WIT-VM 250
Odobritev ETA-13/1040
Material Jeklo
Površina Cink, debelina plasti 5, sijajna, modrikasta do modrikasto mavrična
*
*
*
