KOVINSKI VEZNIK-LES/BET/ŽELEZO.-L80CS-29X80X290

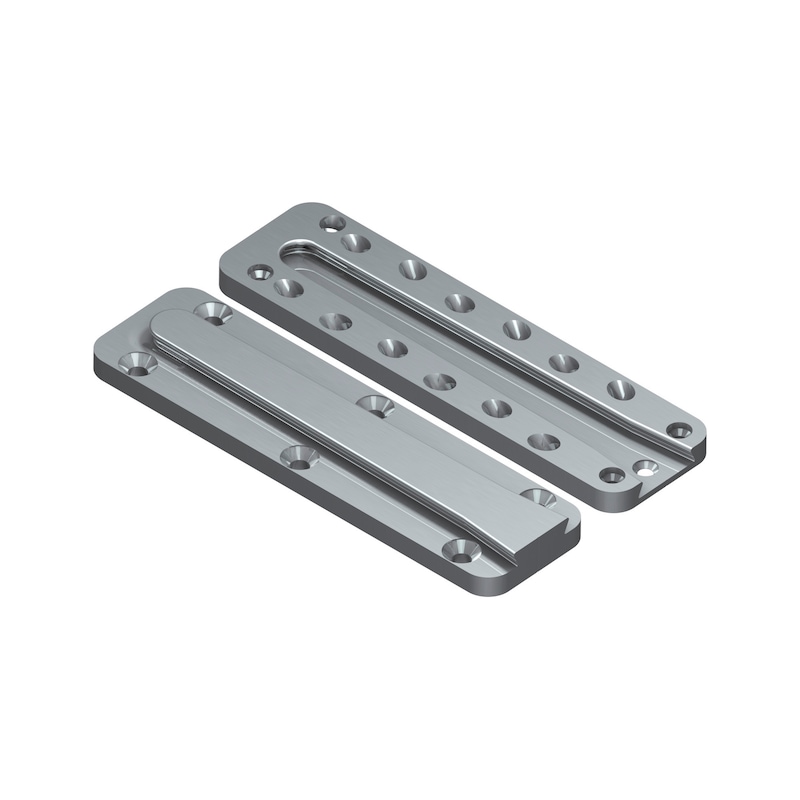

Vtični spojnik, sestavljen iz dveh aluminijastih delov, ki se po principu klasičnega lastovičjega spoja mehansko spojita, najde uporabo v najrazličnejših področjih.

Od konstrukcijskega lesenega gradbeništva do notranje opreme ter do rešitev za stene, strehe in strope – vse je mogoče.

• Hitro montažno povezovanje betonsko-leseno, jekleno-leseno in leseno-leseno
• Občutno zmanjšanje časa montaže zaradi visoke stopnje predpriprave
• Rešitve po meri in zanesljive izvedbe v številnih dimenzijah
• Dosledno enostaven način montaže z enakimi robnimi razdaljami in osno razporeditvijo vijakov
• Visoka nosilnost v smislu nateznih, tlačnih in momentnih obremenitev v vseh treh smereh
• Primerno tudi za požarne zahteve R30 in R60

Opomba

Potrebne dimenzije lesenih elementov najdete v tabeli za dimenzioniranje. Priporočena globina vstavitve serije M je najmanj 1 mm, za serije L - XL najmanj 3 mm, vendar ne manj kot skupna debelina obeh plošč. Poskrbite, da bodo daljši vijaki priviti v čelni les.

Glede na vrsto spojnika uporabite ustrezne posebne sistemske vijake z dovoljenjem ETA-12/0067 za stranske (lesene) elemente, da zagotovite nosilnost.

Za betonske ali jeklene nosilce uporabite ustrezne vložke, betonske vijake ali jeklene vijake – navedene so v tabeli za dimenzioniranje.

Z uporabo sistemskih vijakov s samorezilnim navojem je mogoče mehansko zavarovati dve spojni plošči (če je potrebno) pred razmikom.

Razredi uporabe 1 in 2 (v skladu z Eurocodom 5)
