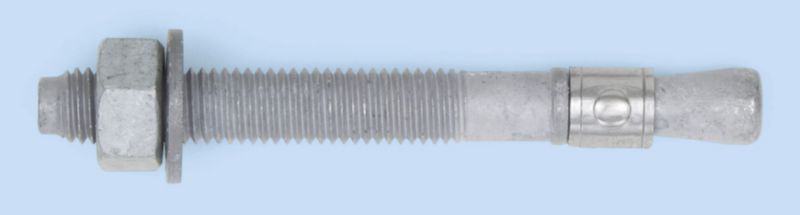

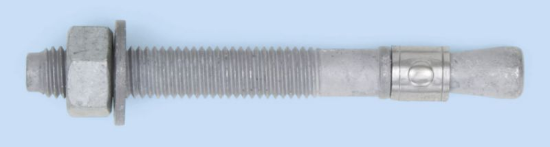

VIJAK SIDRNI-(W-FA/F)-(TZN)-30/45-M12X125

Sidri vijak za standardne aplikacije v nepočenem betonu. Jeklo vroče pocinkano

  • Material: Jeklo
  • Površina: Vroče pocinkano.
Priloge
Art.-Št.: 5932912125
×
products.pickngo
products.pickngo.modaltitle ×
Hitra dostava
Brez stroškov pošiljanja

•Prihranek časa zaradi prehodne montaže

  • •Takoj obremenljiv - brez čakalnega časa
  • •Vtični vložek, ki ga nadzoruje navor, iz vroče pocinkanega jekla
  • •2 globini sidranja - vsestranska uporaba
  • Dokazilo o zmogljivosti
  • ETA-02/0001 za posamično sidranje, možnost 7, nepočen beton
Specifikacije izdelkov
* *
Metrični premer sidra Nazivni premer 12 mm
Dolžina sidra (l) 125 mm
Material Jeklo
Površina Toplotno pocinkano (vroče pocinkano)
Višina pritrditve (t fix) 30 mm
Zmanjšana maksimalna višina pritrditve (t fix, rdeča) 45 mm
Višina pritrditve (t fix 2) 45 mm
Globina vrtanja (h 1) 90 mm
Globina vrtine (H1, H1red) 75 mm
Globina vrtanja (h 1.2) 75 mm
Učinkovita globina sidranja (h ef) 65 mm
Zmanjšana globina učinkovitega sidranja (h ef, rdeča) 50 mm
Efektivna globina sidranja (HEf2) 50 mm
Globina vgradnje (h nom) 82 mm
Globina nastavitve (HNomred) 67 mm
Širina po ploskvah Velikost ključa 19 mm
Nazivni premer svedra (d 0) 12 mm
Navor med sidranjem (T inst) 40 Nm
Prehodna luknja v sestavnem delu, ki ga je treba priključiti (d f) 14 mm
Dolžina navoja (L th) 80 mm
Odobritev ETA-02/0001
*
*
*
