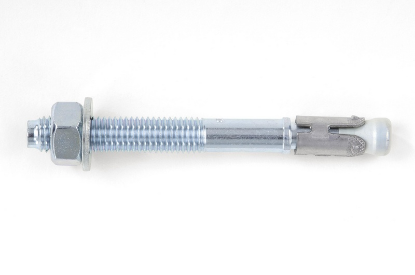

VIJAK SIDRNI-(W-FA/S)-(A2K)-45/54-M8X110

0,2 €
0,2 €

Sidrni vijak za standardne aplikacije v nepočenem betonu. Pocinkano jeklo

  • Material: Jeklo
  • Površina: Pocinkano.
Priloge
Art.-Št.: 5932008110
×
products.pickngo
products.pickngo.modaltitle ×
Hitra dostava
Brez stroškov pošiljanja

•Zelo prilagodljiva uporaba zaradi 3 globin sidranja

  • •Majhne osne in robne razdalje
  • •Prihranek časa zaradi prehodne montaže
  • Dokazilo o zmogljivosti
  • •Evropska tehnična ocena ETA-02/0001 za posamično sidranje, možnost 7, nepočen beton: Statična ali kvazi-statična obremenitev (M6 - M20)
  • •Odpornost na ogenj: F30, F60, F90 in F120; Požarna obremenitev po DIN4102-2:1977-09 (ETK - enotna temperaturna časovna krivulja)
Specifikacije izdelkov
* *
Metrični premer sidra Nazivni premer 8 mm
Dolžina sidra (l) 110 mm
Material Jeklo
Površina Cink, debelina plasti 5, sijajna, modrikasta do modrikasto mavrična
Višina pritrditve (t fix) 45 mm
Zmanjšana maksimalna višina pritrditve (t fix, rdeča) 54 mm
Višina pritrditve (t fix 2) 54 mm
Globina vrtanja (h 1) 65 mm
Globina vrtine (H1, H1red) 55 mm
Globina vrtanja (h 1.2) 55 mm
Učinkovita globina sidranja (h ef) 44 mm
Zmanjšana globina učinkovitega sidranja (h ef, rdeča) 35 mm
Efektivna globina sidranja (HEf2) 35 mm
Globina vgradnje (h nom) 56 mm
Globina nastavitve (HNomred) 47 mm
Širina po ploskvah Velikost ključa 13 mm
Nazivni premer svedra (d 0) 8 mm
Navor med sidranjem (T inst) 15 Nm
Prehodna luknja v sestavnem delu, ki ga je treba priključiti (d f) 9 mm
Dolžina navoja (L th) 75 mm
Odobritev ETA-02/0001
*
*
*
