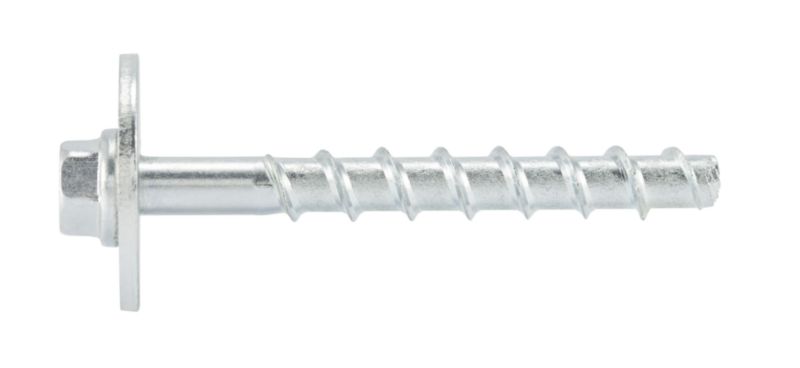

VIJAK ZA BETON-(W-BS/S)-A2K-SW15-115-145-10X200

Najvišje nosilnosti in racionalna montaža. Optimalna za pritrditev lesenih konstrukcij (velika podložka po DIN 440) v beton, pocinkano jeklo

  • Velikost vložka: 10 mm
  • Premer navoja: 12 mm
  • Nazivni premer izvrtine (d 0): 10 mm
  • Globina izvrtine (h 1,1): 65 mm
  • Globina izvrtine (h 1,2): 85 mm
  • Globina izvrtine (h 1,3): 95 mm
  • Globina vgradnje (h nom1): 55 mm
  • Globina vgradnje (h nom2): 75 mm
  • Globina vgradnje (h nom3): 85 mm
  • Zunanji pogon: SW15
  • Material: Jeklo
  • Površina: Pocinkano
  • Premer podložke: 44 mm
  • Prehodna luknja v priključnem delu (d f): 14 mm
  • Oblika glave: Šestkotna glava
  • Tip oznake: W-BS Tip S.
Priloge
Art.-Št.: 5929121145
×
products.pickngo
products.pickngo.modaltitle ×
Hitra dostava
Brez stroškov pošiljanja

•Izjemno prilagodljiva uporaba zaradi treh globin vgradnje

  • •Pritrditev je mogoče nastaviti do dvakrat po montaži, npr. za poravnavo ograj ali sidrnih plošč (upoštevajte navodila za montažo)
  • •Zelo visoke nosilnosti
  • •Najmanjše osi in razdalje do roba zaradi zelo majhnega razširitvenega učinka
  • •Zelo hitra in enostavna montaža in takoj obremenljivo
  • Potrditev zmogljivosti
  • Evropska tehnična ocena ETA-16/0043 za posamezne pritrditve, možnost 1, razpokan in nerazpokan beton:
  • •Statične in kvazistatične obremenitve
  • •Seizmične obremenitve, zmogljivostna kategorija C1 in C2
  • •Ognjeodpornost R30, R60, R90, R120
  • Splošno gradbeno dovoljenje/splošno gradbeno dovoljenje Z-21.1-2075 kot spojna sidrna vijaka za sidranje v beton
  • •Uporaba v kombinaciji z injekcijsko malto WIT-BS kot spojna sidrna vijaka WIT-BS
  • •V armiranem in nearmiranem ter razpokanem in nerazpokanem betonu C20/25 do C50/60
  • Opomba
  • Priporočamo, da se za velikost 8 in večja montaža izvede z ustreznim tangencialnim udarnim vijačnikom. Upoštevati je treba največji priporočeni nazivni navor.
Specifikacije izdelkov
* *
Velikost sidra 10 mm
Dolžina sidra (l) 200 mm
Višina pritrditve (t fix 1) 145 mm
Višina pritrditve (t fix 2) 125 mm
Višina pritrditve (t fix 3) 115 mm
Premer navoja 12 mm
Nazivni premer svedra (d 0) 10,0 mm
Globina vrtanja (h 1.1) 65 mm
Globina vrtanja (h 1.2) 85 mm
Globina vrtine (H13) 95 mm
Globina nastavitve (HNom1) 55 mm
Globina nastavitve (HNom2) 75 mm
Globina vgradnje (HNom3) 85 mm
Zunanji pogon Velikost ključa 15 mm
Material Jeklo
Površina Cink, debelina plasti 5, sijajna, modrikasta do modrikasto mavrična
Premer podložke 44 mm
Prehodna luknja v sestavnem delu, ki ga je treba priključiti (d f) 14,0 mm
Vrsta glave Šestkotna glava (HEX)
Opis tipa W-BS tip S
*
*
*

•Izjemno prilagodljiva uporaba zaradi treh globin vgradnje

  • •Pritrditev je mogoče nastaviti do dvakrat po montaži, npr. za poravnavo ograj ali sidrnih plošč (upoštevajte navodila za montažo)
  • •Zelo visoke nosilnosti
  • •Najmanjše osi in razdalje do roba zaradi zelo majhnega razširitvenega učinka
  • •Zelo hitra in enostavna montaža in takoj obremenljivo
  • Potrditev zmogljivosti
  • Evropska tehnična ocena ETA-16/0043 za posamezne pritrditve, možnost 1, razpokan in nerazpokan beton:
  • •Statične in kvazistatične obremenitve
  • •Seizmične obremenitve, zmogljivostna kategorija C1 in C2
  • •Ognjeodpornost R30, R60, R90, R120
  • Splošno gradbeno dovoljenje/splošno gradbeno dovoljenje Z-21.1-2075 kot spojna sidrna vijaka za sidranje v beton
  • •Uporaba v kombinaciji z injekcijsko malto WIT-BS kot spojna sidrna vijaka WIT-BS
  • •V armiranem in nearmiranem ter razpokanem in nerazpokanem betonu C20/25 do C50/60
  • Opomba
  • Priporočamo, da se za velikost 8 in večja montaža izvede z ustreznim tangencialnim udarnim vijačnikom. Upoštevati je treba največji priporočeni nazivni navor.
