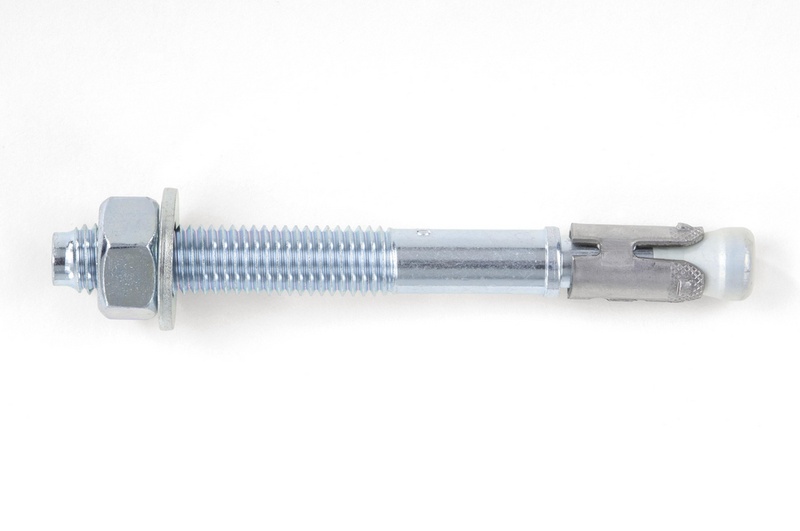

VIJAK SIDRNI-(W-FAZ/S)-(A2K)-15-35-M12X110

Sidri vijak za visoke obremenitve v počenem in nepočenem betonu. Pocinkano jeklo

  • Material: Jeklo
  • Površina: Pocinkano
  • Dovoljenje: ETA-99/0011.
intelisale.product.documents
Art.-Št.: 5928212015
×
products.pickngo
products.pickngo.modaltitle ×
Vse različice
Hitra dostava
Brez stroškov pošiljanja

•Visoke nosilnosti, majhne osne in robne razdalje

  • •Takoj obremenljiv – brez čakalnega časa
  • •Prihranek časa zaradi prehodne montaže
  • •Zmanjšana globina sidranja
  • •Minimalni vrtalni in časovni vložek
  • •Prilagodljiva uporaba
  • Dokazilo o zmogljivosti
  • •ETA-99/0011 za posamično sidranje, možnost 1, počen in nepočen beton, potresi C1 in C2 (M8 - M20)
  • •Odpornost na ogenj (M8 - M16): F30, F60, F90 in F120; Požarna obremenitev po DIN 4102-2:1977-09 (ETK - enotna temperaturna časovna krivulja)
  • •Odpornost na ogenj: R30, R60, R90 in R120; TR020 (vključeno v ETA-99/0011)
Specifikacije izdelkov
* *
Metrični premer sidra Nazivni premer 12 mm
Dolžina sidra (l) 110 mm
Višina pritrditve (t fix) 15 mm
Zmanjšana maksimalna višina pritrditve (t fix, rdeča) 35 mm
Učinkovita globina sidranja (h ef) 70 mm
Zmanjšana globina učinkovitega sidranja (h ef, rdeča) 50 mm
Širina po ploskvah Velikost ključa 19 mm
Nazivni premer svedra (d 0) 12 mm
Globina vrtanja (h 1) 90 mm
Globina vrtine (H1, H1red) 70 mm
Material Jeklo
Površina Cink, debelina plasti 5, sijajna, modrikasta do modrikasto mavrična
Navor med sidranjem (T inst) 45 Nm
Prehodna luknja v sestavnem delu, ki ga je treba priključiti (d f) 14 mm
Odobritev ETA-99/0011
*
*
*

•Visoke nosilnosti, majhne osne in robne razdalje

  • •Takoj obremenljiv – brez čakalnega časa
  • •Prihranek časa zaradi prehodne montaže
  • •Zmanjšana globina sidranja
  • •Minimalni vrtalni in časovni vložek
  • •Prilagodljiva uporaba
  • Dokazilo o zmogljivosti
  • •ETA-99/0011 za posamično sidranje, možnost 1, počen in nepočen beton, potresi C1 in C2 (M8 - M20)
  • •Odpornost na ogenj (M8 - M16): F30, F60, F90 in F120; Požarna obremenitev po DIN 4102-2:1977-09 (ETK - enotna temperaturna časovna krivulja)
  • •Odpornost na ogenj: R30, R60, R90 in R120; TR020 (vključeno v ETA-99/0011)
Specifikacije izdelkov
Metrični premer sidra Nazivni premer 12 mm
Dolžina sidra (l) 110 mm
Višina pritrditve (t fix) 15 mm
Zmanjšana maksimalna višina pritrditve (t fix, rdeča) 35 mm
Učinkovita globina sidranja (h ef) 70 mm
Zmanjšana globina učinkovitega sidranja (h ef, rdeča) 50 mm
Širina po ploskvah Velikost ključa 19 mm
Nazivni premer svedra (d 0) 12 mm
Globina vrtanja (h 1) 90 mm
Globina vrtine (H1, H1red) 70 mm
Material Jeklo
Površina Cink, debelina plasti 5, sijajna, modrikasta do modrikasto mavrična
Navor med sidranjem (T inst) 45 Nm
Prehodna luknja v sestavnem delu, ki ga je treba priključiti (d f) 14 mm
Odobritev ETA-99/0011
