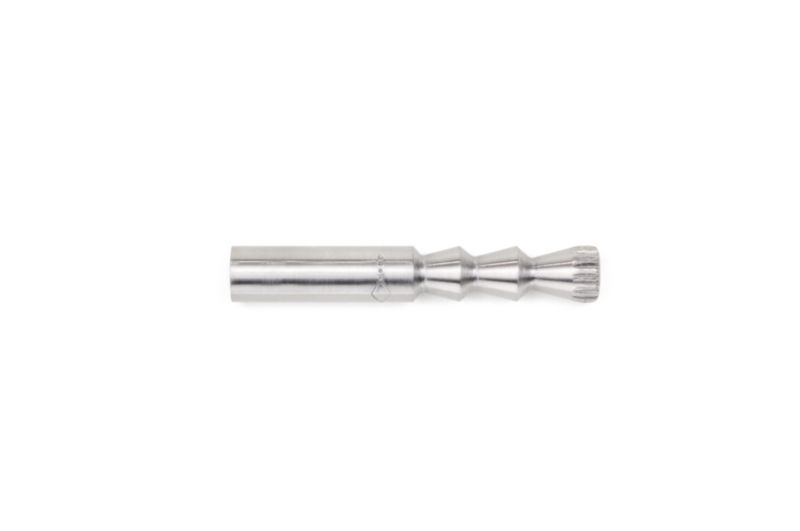

VLOŽEK-(W-VIZ-IG/A4)-(A4)-M8X63

Tip oznake: W-VIZ-IG/A4

  • Dovoljenje: ETA-04/0095
  • Potrebna injekcijska malta: WIT-VM 100, WIT-Express, WIT-VIZ, WIT-VIZ express
  • Material: nerjaveče jeklo A4
  • Površina: prevlečena.
intelisale.product.documents
Art.-Št.: 5916208063
×
products.pickngo
products.pickngo.modaltitle ×
Vse različice
Hitra dostava
Brez stroškov pošiljanja

•Lahko se uporabljajo komercialno dostopne navojne palice in vijaki (zahteve glej ETA-04/0095)

  • •Možno vgraditi poravnano s površino: Komponente je možno kadar koli ponovno demontirati ali montirati
  • •Injektorski vložek je primeren za razpokan beton (v območju nateznega betona) in nerazpokan beton (v območju tlačnega betona)
  • •Strjena injekcijska malta zapre vrtalno luknjo
  • •Vrtalne luknje se lahko ustvarijo z udarnim vrtanjem (W-VIZ-IG M6 do M20), sesalnim vrtalnikom (W-VIZ-IG M8 do M20 samo za suhi beton) in diamantnim vrtanjem (W-VIZ-IG M8 do M20)
  • •Pritrditev z nizkim raztezalnim pritiskom omogoča majhne razdalje od roba in osi
  • •Geometrija notranjega navojnega vložka omogoča varno ponovno raztezanje
  • •Strojno čiščenje vrtalnih lukenj: enostavna uporaba, zelo dobro čiščenje vrtalnih lukenj, visoke nosilnosti
  • •Pritrdilni vložek s kontroliranim širjenjem / navorom iz galvaniziranega jekla v velikostih M6, M8, M10, M12, M16 in M20
  • Opomba
  • Primerno za injekcijsko malto: WIT-VIZ, WIT-VIZ Express
  • Evropska tehnična ocena ETA-04/0095 za posamično sidranje Opcija 1, razpokan in nerazpokan beton
Specifikacije izdelkov
* *
Opis tipa W-VIZ-IG/A4
Notranji premer sidra metrični IT M8
Učinkovita globina sidranja (h ef) 60 mm
Dolžina sidra (l) 63 mm
Dolžina navoja (L th) 16 mm
Najmanjša globina vijačenja (L sdmin) 9 mm
Nazivni premer svedra (d 0) 12 mm
Globina vrtanja (h 0) 65 mm
Odobritev ETA-04/0095
Potrebna injekcijska malta WIT-Express, WIT-VIZ, WIT-VIZ express, WIT-VM 100
Material Iz nerjavečega jekla A4
Površina Prevleka
*
*
*
