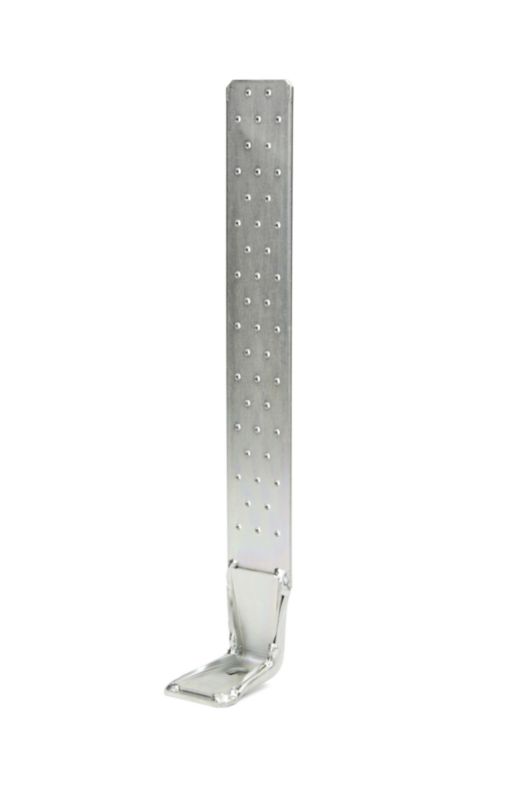

KOTNIK VEZNI V PLUS-460X90X65X3,0MM

Enodelni visokonosilni natezni sistem za sidranje tal v lesene, jeklene ali betonske podlage.

  • Premer luknje stranski nosilec nJ / glavni nosilec nH: 5,1 / 18 mm
  • Odobritev: ETA-14/0274
  • Razdalja nosilec - sredina luknje: 35 mm
  • Širina stebra min.: 60 mm
  • Material: Jeklena pločevina
  • Oznaka materiala: DD11
  • Površina: Vroče pocinkano.
Priloge
Art.-Št.: 5392000246
×
products.pickngo
products.pickngo.modaltitle ×
Hitra dostava
Brez stroškov pošiljanja

• Zelo visoke nosilnosti

  • • Velika talna plošča za optimizirano prenašanje sil v podlago
  • • Posredno pritrjevanje (maks. 26 mm) preko vmesne plasti (npr. OSB)
  • • Izjemno dolga hrbtna plošča za optimalno namestitev potrebnega števila vijakov oziroma žebljev z upoštevanjem potrebnih robnih razdalj na lesenem stebru
  • • Obe strani vroče pocinkani pločevini (DD11 + Z 275) po EN 10025-2:2004 debeline 3,0 ali 4,0 mm
  • • Uporaba v razredu uporabe 1 in 2 po EN 1995:2013
  • Dokazilo zmogljivosti
  • CE oznaka v skladu z Evropsko tehnično odobritvijo ETA-14/0274
  • Opomba
  • Sidranje: Upoštevati je treba pogoje posamezne odobritve sidra.
  • Razpoložljiva delovna dokumentacija:
  • Tabele obremenitev in podrobna navodila za uporabo najdete na strani za storitve www.wuerth.de/holzverbinder.
Specifikacije izdelkov
* *
Širina x višina x globina 65 x 460 x 90 mm
Debelina osnovne plošče 6 mm
DEBELINA 3 mm
Premer luknje v podnosilcu nJ/glavni nosilec nH 5,1 / 18 mm
Število lukenj v podnosilcu nJ + glavni nosilec nH 45 + 1 KOS
Teža 1020 g
Odobritev ETA-14/0274
Razdalja med podporo in središčem luknje 35 mm
Minimalna širina ročaja 60 mm
Priporočena vrsta sidra W-WM250; W-FAZ
Material Jeklena plošča
Oznaka materiala DD11
SL norma vrste materiala Trak in pločevina iz nizkoogljičnih jekel za hladno preoblikovanje, kontinuirano prevlečena z vročim premazom:2004
Površina Cink, debelina plasti 20, modrikast, neprekinjeno vroče prevlečen
*
*
*
