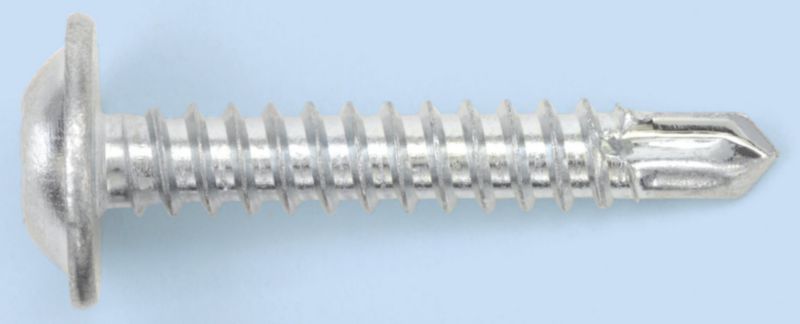

VIJAK SAMOVRT.-ZEBRA PIAS-LEČ.GL. S PRIR.-PH2-(A3K)-4,2X16

Jeklo pocinkano, modro pasivirano (A3K), s križno zarezo

  • Material: Jeklo
  • Površina: Pocinkano
  • Drugi standard: Tovarniški standard
  • Oblika glave: Polokrogla glava z robom
  • Notranji pogon: H2
  • Vrsta navoja: Pločevinasti navoj
  • RoHS skladnost: Da
intelisale.product.documents
Art.-Št.: 02184 16
×
products.pickngo
products.pickngo.modaltitle ×
Vse različice
Hitra dostava
Brez stroškov pošiljanja

Vrtanje, oblikovanje navojev, privijanje – vse v enem koraku

Posledično bistveno zmanjšana poraba časa in dela

Natančen premer izvrtine pri vsakem privijanju

  • S tem se zmanjša toleranca navoja
  • Vedno optimalna povezava

Izogibanje napakam pri montaži

Opomba

  • Zaradi prilagojenega prirobnice se doseže manjši pritisk na površino, s čimer se lahko preprečijo napetostne razpoke
  • Pritisk med uporabo cca. 100 N / gr., privijanje z globinskim omejevalnikom
  • Vijačni elementi je treba obdelovati z ustreznim vrtalnim vijačnikom (npr. akumulatorski vrtalnik z globinskim omejevalnikom)
  • Uporaba udarnih vijačnikov ni dovoljena
  • Vijačne elemente je treba privijačiti pravokotno na površino elementa

Pocinkani vrtalni vijaki se lahko uporabljajo samo tam, kjer ni pričakovati vlage.

Pri konstrukcijskih povezovalnih elementih je treba nujno upoštevati odobritev, zlasti del 2 "posebne določbe".

Specifikacije izdelkov
* *
Material Jeklo
Površina Cink, debelina plasti 8, sijajno, modrikasto do modrikasto mavrično
Nazivni premer 4,2 mm
Dolžina 16 mm
Premer glave 11,0 mm
Višina glave 2,6 mm
Dolžina vrtalne konice 3,7 mm
Drugi standard Standard podjetja
Vrsta glave Panova glava z ovratnikom (PANCOL)
Notranji pogon Phillipsov pogon
Vrsta navoja Samorezni vijačni navoj
Oblikovanje niti 0 - se ne uporablja
Najmanjša priporočena debelina podkonstrukcije 1,5 mm
Največja debelina materiala za vrtanje (kovina) 3,5 mm
Največja debelina pritrditve 9 mm
Najmanjša/najvišja priporočena hitrost vgradnje (v prostem teku) 1700-2500 vrtljajev na minuto
Skladno z RoHS Da
*
*
*
