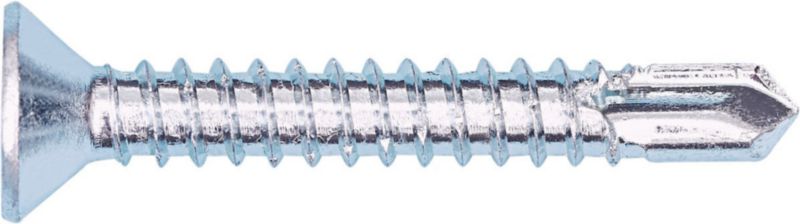

VIJAK SAMOVRT.-ZEBRA PIAS-VGR.GL.-AW20-(A3K)-4,2X19

Jeklo pocinkano, modro pasivirano (A3K), z AW-pogonom

  • Drug standard: Tovarniški standard
  • Material: Jeklo
  • Površina: Pocinkano
  • Oblika glave: Poglobljena glava 80 stopinj
  • Vrsta navoja: Navoj za pločevinaste vijake
  • RoHS skladno: Da
intelisale.product.documents
Art.-Št.: 020574219
×
products.pickngo
products.pickngo.modaltitle ×
Vse različice
Hitra dostava
Brez stroškov pošiljanja

Vrtanje, oblikovanje navojev, privijanje – vse v enem delovnem koraku

S tem bistveno zmanjšan čas in potreben napor pri delu

Natančen premer izvrtine pri vsakem privijanju

  • S tem zmanjšanje tolerance navojev
  • Vedno optimalna povezava

Preprečevanje napak pri montaži

AW-pogonski sistem

  • Optimalen prenos navora
  • Daljša življenjska doba
  • Optimalno centriranje
  • Boljša montažna učinkovitost zaradi vijačenja brez utrujenosti, saj je potreben pritisk za prenos navora bistveno manjši
  • Največja kontaktna površina nastavka v vijačnem pogonu
  • Enakomeren prenos sile preprečuje poškodbe zaščitnega sloja in tako zagotavlja večjo odpornost proti koroziji

Opomba

  • Pritisk med obdelavo ca. 100 N, po potrebi privijati z globinskim omejevalnikom.
  • Vijake je treba uporabljati z ustreznim vijačnikom (npr. akumulatorski vijačnik z globinskim omejevalnikom).
  • Uporaba udarnih vijačnikov ni dovoljena.
  • Vijake je treba privijačiti pravokotno na površino gradbenega elementa.

Pocinkane vijake je treba uporabljati le tam, kjer ni pričakovati vlage. Pri gradbeno odobrenih spojnih elementih je dovoljenje, zlasti del 2 "posebne določbe", nujno upoštevati.

Specifikacije izdelkov
* *
Drugi standard Standard podjetja
Material Jeklo
Površina Cink, debelina plasti 8, sijajno, modrikasto do modrikasto mavrično
Nazivni premer 4,2 mm
Dolžina 19 mm
Premer glave 8,1 mm
Višina glave 3,1 mm
Notranji pogon AW drive
Dolžina vrtalne konice 3,7 mm
Vrsta glave Vgrezna glava 80 stopinj (CS)
Vrsta navoja Samorezni vijačni navoj
Najmanjša priporočena debelina podkonstrukcije 1,5 mm
Največja debelina materiala za vrtanje (kovina) 3,5 mm
Najmanjša/najvišja priporočena hitrost vgradnje (v prostem teku) 1700-2500 vrtljajev na minuto
Skladno z RoHS Da
*
*
*
