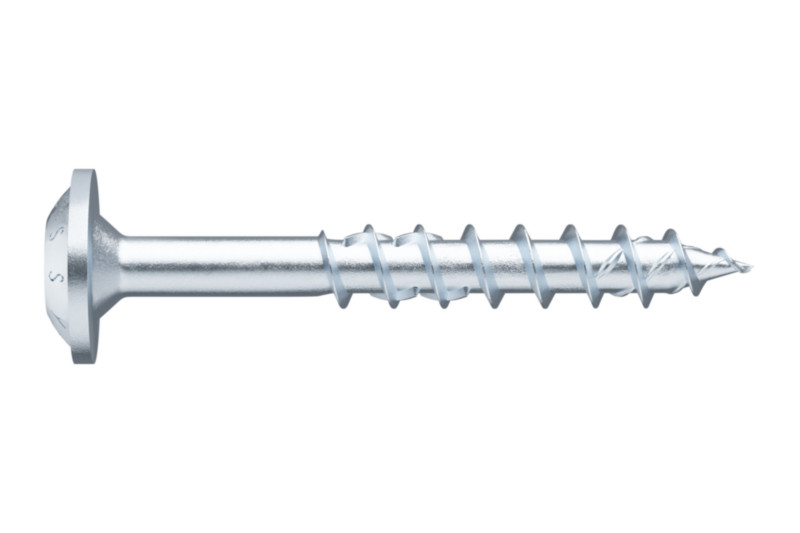

VIJAK ASSY4-KROŽ.-RW30-A3K-5X100/52

Vijak z delnim navojem z veliko podložno oz. ploščato glavo za les-les povezave v konstrukcijskem lesarstvu, ki morajo biti zategnjene, v suhem notranjem ali vlažnem okolju

  • Oblika glave: podložna glava
  • Vrsta navoja: navoj za lesne vijake
  • Izvedba navoja: delni navoj
  • Oblika navoja: grobi navoj
  • Oblika konice: konica s kupolastim rezkarjem
  • Kotni kot konice: 34 stopinj
  • Material: kaljeno jeklo
  • Površina: pocinkano
  • Barva: srebrna
  • Maks. kot vijačenja: 90°
  • Min. kot vijačenja: 0°
  • Primerno za podlago: les, leseni materiali, iglavci, večslojni les (BSP), listavci, LVL
  • Odobritev: ETA-11/0190
  • RoHS skladnost: da
intelisale.product.documents
Art.-Št.: 0177350100
×
products.pickngo
products.pickngo.modaltitle ×
Vse različice
Hitra dostava
Brez stroškov pošiljanja

Idealni prenos sile zahvaljujoč RW-pogonu

  • Večja moč zaradi večje kontaktne površine na bitu
  • Boljša stabilnost, delo z eno roko in natančno pozicioniranje zaradi efekta vstavljanja
  • Manj menjave bitov – en bit za več premerov
  • Združljivo s prejšnjim AW-pogonom

Estetska povezava z lesom, kjer vijak leži na površini

  • Zelo visoke vrednosti pritiska glave in močna povezava dveh lesenih delov zaradi velikega premera glave

Občutno zmanjšan napor pri vijačenju vijaka

  • Majhna sila potiskanja pri vstopu stebla zaradi rezkarja na steblu
  • Zmanjšano tveganje za prelom vijaka zaradi visokega navora loma
  • Manjše tveganje poškodb zaradi kovinskih ostružkov (rezkar integriran v navoj)
  • Manjša obraba orodja

Visoka zaščita pred prekomernim privijanjem pri visoki aksialni sili

  • Višji prenos sile v trdem lesu zaradi ojačane, asimetrične oblike navoja
  • Boljše sidranje zaradi višjih stranic navoja

Lažji začetek navoja za optimalno vpenjanje vijaka

  • Majhna nevarnost razcepa zaradi rezkalnih elementov v obliki kupole na konici
  • Zmanjšana sila privijanja zaradi manj trenja

Visoka trdnost in duktilnost

  • Usklajena toplotna obdelava zagotavlja visoko trdnost in visoko duktilnost

Opomba

  • Za načrtovanje priporočamo uporabo programske opreme Würth
  • Dimenzioniranje vijakov ASSY se lahko izvede že od Ø 5 mm
  • Ne uporabljajte v neposredni vlažnosti ali kloridni atmosferi – za to uporabite ASSY 4 A2 ali HCR vijake iz nerjavečega jekla
  • ASSY 4, ASSYplus 4 in ASSYplus 4 VG so optimizirani za les in lesne materiale
  • Za plastične vložke uporabite vijake z ustrezno konico (npr. kupolasti rezkar, konica z rezilom, itd.) – npr. ASSY D

Odobritev po ETA-11/0190
Upoštevajte evropsko tehnično dovoljenje (ETA)

Specifikacije izdelkov
* *
Nazivni premer 5 mm
Dolžina 100 mm
Dolžina navoja (lg) 52 mm
Vrsta glave Okrogla podložna glava (WSH) (gumbna glava s podložko)
Premer glave 12 mm
Višina glave 2,8 mm
Notranji pogon Pogon RW
Vrsta navoja Lesni vijačni navoj
Oblikovanje niti Delna nit
Trn rezkalnika Da
Oblika niti Groba nit
Premer jedra 3,2 mm
Oblika konice Konica z rezkarjem za rezkanje na vrhu hriba
Kot konice 34 Stopnja
Material Kaljeno jeklo
Površina Cink, debelina plasti 8, sijajno, modrikasto do modrikasto mavrično
Barva Silver
Maksimalni kot privijanja 90 stopinj
Minimalni kot privijanja 0 stopnja
Primerno za uporabo na tleh Les, LVL, Mehki les, Pridobljeni lesni proizvod, Trdi les, Lesene plošče (BSP)
Področje uporabe Konstrukcija elementov, Konstrukcija iz lesenih plošč, Konstrukcijski leseni izdelki, Lesena konstrukcija, Na izolaciji špirovcev, Priključek špirovca
Odobritev ETA-11/0190
Skladno z RoHS Da
*
*
*
