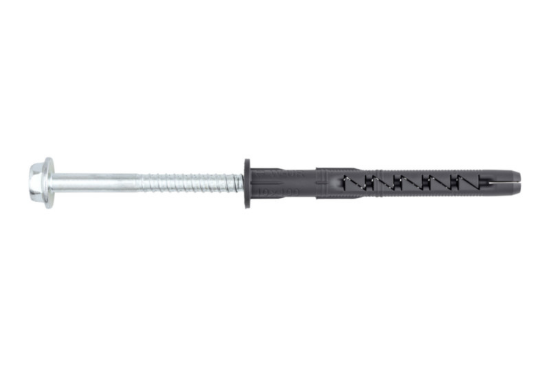

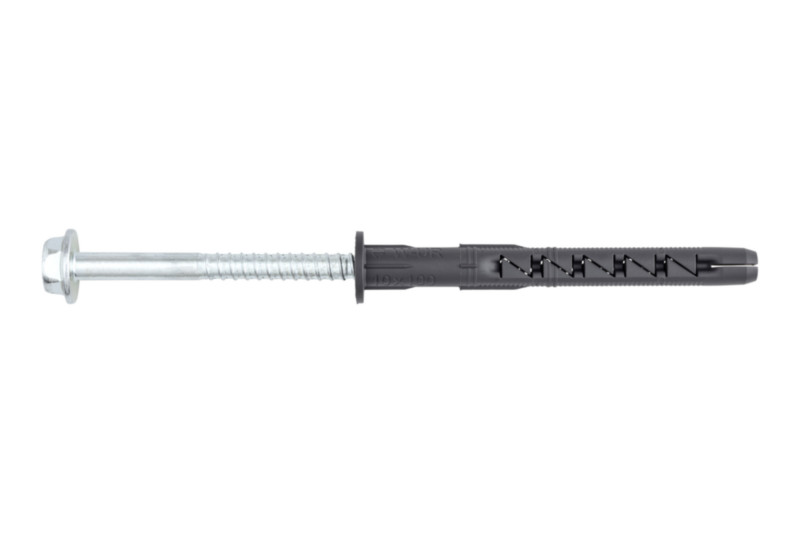

VIJAK Z VLOŽKOM-SHARK-(W-URF10)-(A2K)-SW13-160-10X230

Univerzalni okvirni vložek s posebno geometrijo vložka in takojšnjo nosilnostjo z ETA-oceno za več kot 100 gradbenih materialov

  • Razred požarne odpornosti: F30
  • Material vijaka: Jeklo
  • Površina vijaka: Pocinkano
  • Oblika glave: Šesterokotna glava
  • Certifikat: ETA-08/0190
intelisale.product.documents
Art.-Št.: 5912810608
×
products.pickngo
products.pickngo.modaltitle ×
Vse različice
Hitra dostava
Brez stroškov pošiljanja

Zaščita in varnost

  • Del družine izdelkov SHARK UR, ki je bila v okviru ETA-08/0190 testirana za več kot 100 preverjenih in sodobnih gradbenih materialov
  • Premeri 8 in 10 mm so bili preizkušeni in odobreni za skupaj 105 različnih podlag
  • Izboljšana varnost zahvaljujoč poročilu o obnašanju pri požaru v betonu in zidu

Optimalno sidranje

  • Zaradi geometrije vložka se zobje razširijo v 4 smeri in se trdno oprimejo podlage
  • Sidranje z drgnjenjem med vložkom in podlago
  • Visoke nosilnosti zaradi razširitve v 4 smeri
  • Izboljšana porazdelitev sile zaradi enakomerne in stalne porazdelitve obremenitve po celotnem območju razširitve
  • Skoraj brez vrtenja vložka zahvaljujoč nizkemu momentu vrtenja in razširitvi
  • Vložek iz visokokakovostnega poliamida
  • Zelo močna zaščita pred vrtenjem

Enostavna uporaba

  • Prihranek časa zaradi takojšnje nosilnosti
  • Nizka montažna poraba, saj sta vložek in poseben vijak predmontirana
  • Zaščita pred prehitrim širjenjem vložka med montažo
  • Prehodna montaža olajša in pospeši vgradnjo

Globine vgradnje

  • Dve globini vgradnje v definiranih gradbenih materialih

Dokazila o zmogljivosti

  • SHARK-UR F 10 (jeklo pocinkano, nerjaveče jeklo): Evropska tehnična ocena ETA-08/0190
  • Strokovno mnenje o trajanju požarne odpornosti v primeru požarne obremenitve

Za načrtovanje in dimenzioniranje montaže je priporočljiva programska oprema Würth Technical Software.

Specifikacije izdelkov
* *
Premer sidra 10 mm
Dolžina sidra (l) 230 mm
Največja višina pritrditve (t fix) 160 mm
Nazivni premer svedra (d 0) 10 mm
Prehodna luknja v sestavnem delu, ki ga je treba priključiti (d f) 10,5 mm
Kategorija požarne odpornosti Čas požarne odpornosti <gt/> 30 minut na stenah, stropih, stopniščih in protipožarnem steklu z oznako F (neprepustno za sevanje)
Material vijaka Jeklo
Notranji pogon AW drive
Površina vijaka Cink, debelina plasti 5, sijajna, modrikasta do modrikasto mavrična
Vrsta glave Šestkotna glava (HEX)
Globina vrtanja (h 1) 80 mm
Odobritev ETA-08/0190
Opis tipa W-UR F 10, šesterokotni vijak
*
*
*
