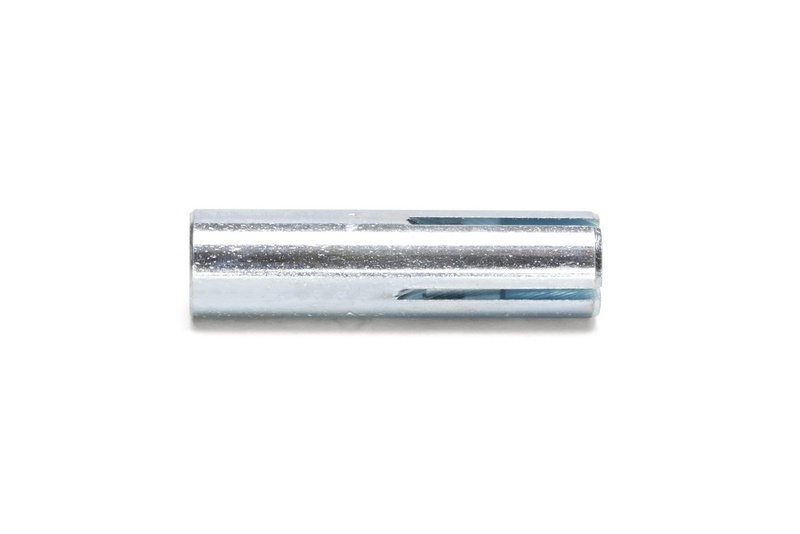

VLOŽEK KOVINSKI UDARNI-(W-ED/S)-(A2K)-M8

Notranji sidrni vložek z metrškim navojem za ekonomsko sidranje v betonu, pocinkano jeklo

  • Material: Jeklo
  • Površina: Pocinkano.
intelisale.product.documents
Art.-Št.: 090401008
×
products.pickngo
products.pickngo.modaltitle ×
Vse različice
Hitra dostava
Brez stroškov pošiljanja

•Majhna globina vrtanja

  • •Visoke nosilnosti

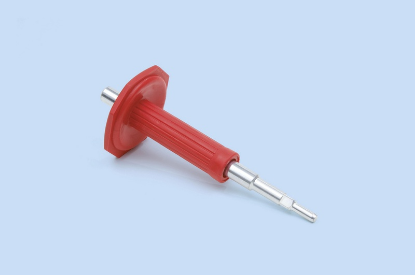

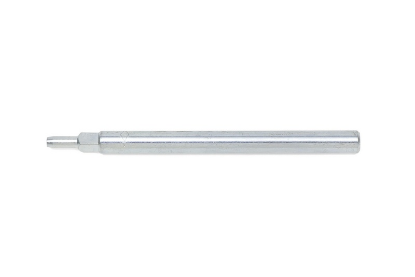

  • •Vizualni nadzor vgradnje ter zaščita rok pri montaži z označevalnim razširitvenim orodjem

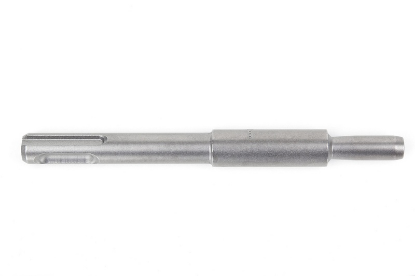

  • •Strojno orodje olajša in pospeši montažo
  • •Takoj obremenljiv – brez čakalnega časa
  • •Pritrditev je vedno brez težav mogoče sprostiti
  • •Priključni del je mogoče pritrditi z vijakom ali navojno palico
  • •Ni potrebno montažno navorsko moment
  • •Kombinacija obročnega vrtalnika in razširitvenega orodja olajša in pospeši montažo. Montažna varnost je povečana z ustreznimi vrtinami
  • Potrditev zmogljivosti
  • •ETA-02/0044 za posamezne pritrditve, možnost 7, nerazpokan beton
  • •ETA-05/0120 za večkratno pritrjevanje nenosilnih sistemov, nerazpokan in razpokan beton, M6 - M16
  • •Ognjeodpornost: F30, F60, F90 in F120; Požarna obremenitev po DIN 4102-2:1977-09 (ETK - enotna temperaturna časovna krivulja)
  • •Ognjeodpornost: R30, R60, R90 in R120; TR020 (vključen v ETA-05/0120)
  • Opomba
  • Sidrni vložek W-ED /A4 glej [13.2]
  • Sidrni vložek W-ED M12 (za jedrne vrtalnike) in W-ED DW15 glej [13.3]
Specifikacije izdelkov
* *
Premer sidra 8 mm
Dolžina sidra (L H) 30 mm
Min./max. zahtevana globina vijačenja 9-13 mm
Material Jeklo
Površina Cink, debelina plasti 5, sijajna, modrikasta do modrikasto mavrična
Nazivni premer svedra (d 0) 10 mm
Globina vrtanja (h 0) 30 mm
Učinkovita globina sidranja (h ef) 30 mm
Navor med sidranjem (T inst) 8 Nm
Prehodna luknja v sestavnem delu, ki ga je treba priključiti (d f) 9 mm
Odobritev ETA-02/0044, ETA-05/0120
*
*
*
