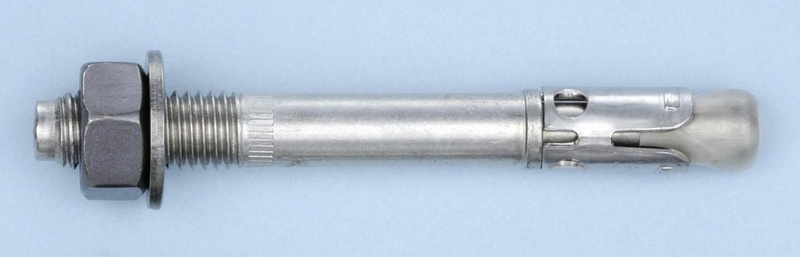

VIJAK SIDRNI-(W-FAZ/A4)-A4-100-120-M10X180

Sidri vijak za visoke obremenitve v počenem in nepočenem betonu. Nerjaveče jeklo A4

  • Material: Nerjaveče jeklo A4
  • Površina: Premazana
  • Dovoljenje: ETA-99/0011.
Priloge
Art.-Št.: 5928410100
×
products.pickngo
products.pickngo.modaltitle ×
Hitra dostava
Brez stroškov pošiljanja

•Visoke nosilnosti, majhne osne in robne razdalje

  • •Takoj obremenljiv – brez čakalnega časa
  • •Prihranek časa zaradi prehodne montaže
  • •Navor kontroliran s širjenjem, sidrni vložek iz nerjavečega jekla A4
  • Zmanjšana globina sidranja
  • •Minimalni vrtalni in časovni vložek
  • •Prilagodljiva uporaba
  • Dokazilo o zmogljivosti
  • •Dovoljenje ETA-99/0011 za posamično sidranje, možnost 1, počen in nepočen beton, potresi C1 in C2 (M8 - M20)
  • •Odpornost na ogenj (M8 - M16): F30, F60, F90 in F120; Požarna obremenitev po DIN 4102-2:1977-09 (ETK - enotna temperaturna časovna krivulja)
  • •Odpornost na ogenj: R30, R60, R90 in R120; TR020 (vključeno v ETA-99/0011)
Specifikacije izdelkov
* *
Metrični premer sidra Nominalni premer 10 mm
Dolžina sidra (l) 180 mm
Višina pritrditve (t fix) 100 mm
Max. višina pritrditve zmanjšana (t fix, red) 120 mm
Učinkovita globina sidranja (h ef) 60 mm
Učinkovita globina sidranja zmanjšana (h ef, red) 40 mm
Premer diska x debelina diska 20 x 2 mm
Nominalni premer svedra (d 0) 10 mm
Globina izvrtine (h 1) 75 mm
Globina izvrtine zmanjšana (h 1, red) 55 mm
Material Nerjaveče jeklo A4
Površina Prevlečeno
Moment med zaklepanjem (T inst) 35 Nm
Prebojena luknja v komponenti, ki jo je treba povezati (d f) 12 mm
Vrsta navoja x premer sidra x dolžina navoja (L th) M10 x 132
Seizmologija C1 Da
Seizmologija C2 Da
*
*
*
