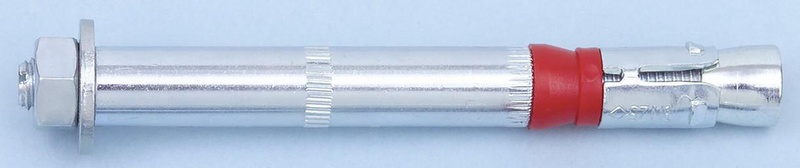

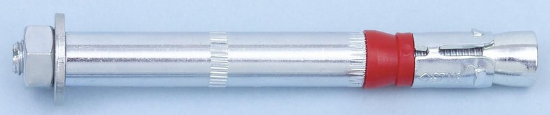

VISOKO ZMOGLJIV VLOŽEK -(W-HAZ)-M16X157

Sidri vijak za visoke obremenitve v počenem in nepočenem betonu. Pocinkano jeklo

  • Material: Jeklo
  • Površina: Pocinkano.
Priloge
Art.-Št.: 0905224102
×
products.pickngo
products.pickngo.modaltitle ×
Hitra dostava
Brez stroškov pošiljanja

•Visoke nosilnosti

  • •Prihranek časa zaradi prehodne montaže
  • •Takoj obremenljiv – brez čakalnega časa
  • •Navor kontroliran s širjenjem, sidrni vložek iz elektro galvaniziranega jekla
  • Dokazilo o zmogljivosti
  • •ETA-02/0031 za posamično sidranje, možnost 1, počen in nepočen beton, potresi C1 in C2
  • •Odpornost na ogenj: F30, F60, F90 in F120; Požarna obremenitev po DIN 1363-1:1999-10 (ETK - enotna temperaturna časovna krivulja)
  • •Odpornost na ogenj: R30, R60, R90 in R120; TR020 (vključeno v ETA-02/0031)
Specifikacije izdelkov
* *
Metrični premer sidra Nazivni premer 16 mm
Dolžina sidra (l) 157 mm
Največja višina pritrditve (t fix) 20 mm
Širina po ploskvah Velikost ključa 24 mm
Nazivni premer svedra (d 0) 24 mm
Globina vrtanja (h 1) 130 mm
Učinkovita globina sidranja (h ef) 100 mm
Navor med sidranjem (T inst) 160 Nm
Prehodna luknja v sestavnem delu, ki ga je treba priključiti (d f) 26 mm
Material Jeklo
Površina Cink, debelina plasti 5, sijajna, modrikasta do modrikasto mavrična
*
*
*
