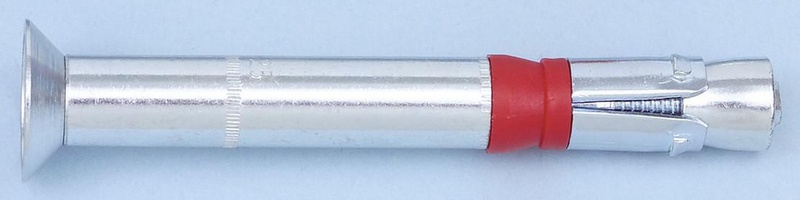

VIJAK SIDRNI L-(W-HAZ/SK)-(A2K)-25-M10X110

Sidri vijak za visoke obremenitve v počenem in nepočenem betonu, idealno za površinsko poravnane pritrditve kot npr. ograje ali ročaji. Pocinkano jeklo

  • Material: Jeklo
  • Površina: Pocinkano
  • Dovoljenje: ETA-02/0031.
Priloge
Art.-Št.: 0905215202
×
products.pickngo
products.pickngo.modaltitle ×
Hitra dostava
Brez stroškov pošiljanja

•Visoke nosilnosti

  • •Prihranek časa zaradi prehodne montaže
  • •Takoj obremenljiv – brez čakalnega časa
  • •Navor kontroliran s širjenjem, sidrni vložek iz elektro galvaniziranega jekla
  • •Elegantna optika zaradi vgrezne glave (npr. pri ograjah)
  • Dokazilo o zmogljivosti
  • •ETA-02/0031 za posamično sidranje, možnost 1, počen in nepočen beton, potresi C1 in C2
  • •Odpornost na ogenj: F30, F60, F90 in F120; Požarna obremenitev po DIN 1363-1:1999-10 (ETK - enotna temperaturna časovna krivulja)
  • •Odpornost na ogenj: R30, R60, R90 in R120; TR020 (vključeno v ETA-02/0031)
Specifikacije izdelkov
* *
Material Jeklo
Površina Cink, debelina plasti 5, sijajna, modrikasta do modrikasto mavrična
Metrični premer sidra Nazivni premer 10 mm
Dolžina sidra (l) 110 mm
Največja višina pritrditve (t fix) 25 mm
Premer poglobitve 24,5 mm
Globina poglobitve 5,7 mm
Vrsta pogona Notranji heksalobularni
Notranji pogon Pogon TX
Nazivni premer svedra (d 0) 15 mm
Globina vrtanja (h 1) 95 mm
Učinkovita globina sidranja (h ef) 71 mm
Navor med sidranjem (T inst) 55 Nm
Prehodna luknja v sestavnem delu, ki ga je treba priključiti (d f) 17 mm
Odobritev ETA-02/0031
*
*
*
