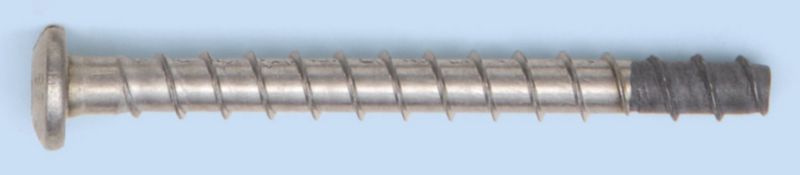

VIJAK SIDERNI-(W-SA/P)-A4-TX30-10-7,5X75

*	*
Premer sidra	7,5 mm
Dolžina sidra (l)	75 mm
Vrsta glave	Panožna glava (PANHD) (samo za vijake in sidra za iverne plošče)
Vrsta pogona	Notranji TX
Notranji pogon	Pogon TX
Material	Nerjaveče jeklo A5, 1.4571
Največja višina naprave	10 mm
Premer rezanja vrtalnika (d cut)	6,4 mm
Prehodna luknja v sestavnem delu, ki ga je treba priključiti (d f)	9,0 mm
Min. razdalja med središčema (s min)	40 mm
Razdalja od središča do središča (s cr, N)	120 mm
Globina vrtanja (h 1)	75 mm
Min. odmik od roba (c min)	40 mm
Razdalja med robovi (c cr, N)	60 mm
Najmanjša debelina komponente (h min)	105 mm
Dovoljeni moment upogiba pri večkratnem pritrjevanju	10,5 Nm
Navor med sidranjem (T rec)	15 Nm

Premer sidra

7,5 mm

Vrsta glave

Panožna glava (PANHD) (samo za vijake in sidra za iverne plošče)

Notranji pogon

Pogon TX

Največja višina naprave

10 mm

Prehodna luknja v sestavnem delu, ki ga je treba priključiti (d f)

9,0 mm

Razdalja od središča do središča (s cr, N)

120 mm

Min. odmik od roba (c min)

40 mm

Najmanjša debelina komponente (h min)

105 mm

Navor med sidranjem (T rec)

15 Nm
