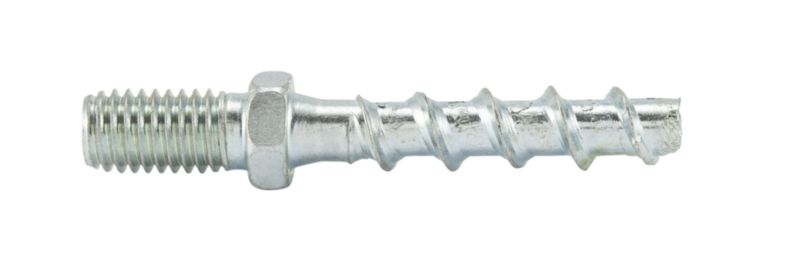

VIJAK ZA BETON-(W-BS/ST)-(A2K)-SW10-M8X16-40-6X75

*	*
Velikost sidra	6 mm
Dolžina sidra (l)	75 mm
Spojni navoj	Nazivni premer 8 mm x 16 mm
Višina pritrditve (t fix 1)	40 mm
Višina pritrditve (t fix 2)	35 mm
Višina pritrditve (t fix 3)	20 mm
Premer navoja	7,5 mm
Nazivni premer svedra (d 0)	6,0 mm
Globina vrtanja (h 1.1)	40 mm
Globina vrtanja (h 1.2)	45 mm
Globina vrtine (H13)	60 mm
Globina nastavitve (HNom1)	35 mm
Globina nastavitve (HNom2)	40 mm
Globina vgradnje (HNom3)	55 mm
Zunanji pogon	Velikost ključa 10 mm
Material	Jeklo
Površina	Cink, debelina plasti 5, sijajna, modrikasta do modrikasto mavrična
Prehodna luknja v sestavnem delu, ki ga je treba priključiti (d f)	8,0 mm
Vrsta glave	S priključnim navojem (W.THR) (podobno kot vijak)
Opis tipa	Tip W-BS ST

Velikost sidra

6 mm

Spojni navoj

Nazivni premer 8 mm x 16 mm

Višina pritrditve (t fix 2)

35 mm

Premer navoja

7,5 mm

Globina vrtanja (h 1.1)

40 mm

Globina vrtine (H13)

60 mm

Globina nastavitve (HNom2)

40 mm

Zunanji pogon

Velikost ključa 10 mm

Površina

Cink, debelina plasti 5, sijajna, modrikasta do modrikasto mavrična

Vrsta glave

S priključnim navojem (W.THR) (podobno kot vijak)
