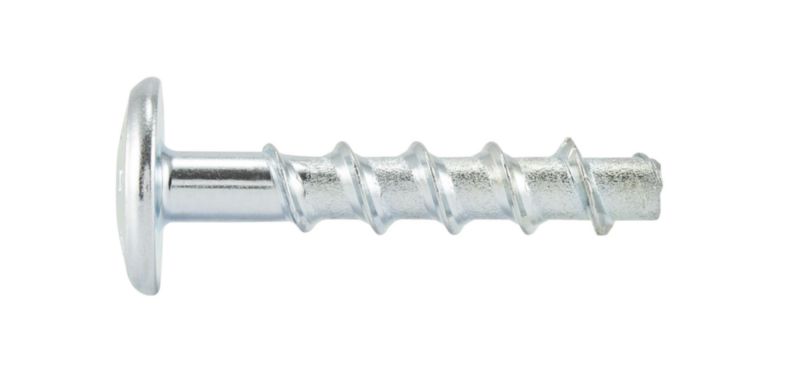

VIJAK ZA BETON-LEČ.GL.-(W-BS/LP)-(A2K)-TX30-5-25-6X60

Izjemno velika naležna površina posebej za pritrditev montažnih tirnic, pocinkano jeklo

Art.-Št.: 5929156025

Vse različice

Hitra dostava

Brez stroškov pošiljanja

•Za sidranje v beton in zidane stene

•Izjemno prilagodljiva uporaba zaradi treh globin vgradnje
•Izjemno velika Panhead glava z veliko naležno površino
•Pritrditev je mogoče nastaviti do dvakrat po montaži, npr. za poravnavo sidrnih plošč ali tirnic (upoštevajte navodila za montažo)
•Visoke nosilnosti
•Najmanjše osi in razdalje do roba zaradi zelo majhnega razširitvenega učinka
•Zelo hitra in enostavna montaža in takoj obremenljivo
Potrditev zmogljivosti
Evropska tehnična ocena ETA-16/0043 za posamezne pritrditve, možnost 1, razpokan in nerazpokan beton:
•Statične in kvazistatične obremenitve (∅6)
•Seizmične obremenitve, zmogljivostna kategorija C1 (∅6)
•Ognjeodpornost R30, R60, R90, R120
Evropska tehnična ocena ETA-23/0196 za sidranje v zidane stene
•Statične in kvazistatične obremenitve (∅6)
•Ognjeodpornost R30, R60, R90, R120 (∅6)
Evropska tehnična ocena ETA-16/0128 za večkratno pritrjevanje nenosilnih sistemov:
•Razpokan in nerazpokan beton (∅6)
•Napetostne betonske votle plošče C30/37 - C50/60 (∅6)
•Ognjeodpornost R30, R60, R90, R120
Ognjeodporna doba pri požarni obremenitvi po enotni temperaturni časovni krivulji (ETK) v zidanih stenah (Mz, KSL, KS) in armiranem betonu - Mnenje št. 2101/173/18 - 2018
Opomba
Pri montaži s tangencialnim udarnim vijačnikom upoštevajte največji priporočeni nazivni navor. Pri uporabi v zidanih stenah upoštevajte specifične montažne podatke po ETA-23/0196.

Specifikacije izdelkov

*	*
Velikost sidra	6 mm
Dolžina sidra (l)	60 mm
Višina pritrditve (t fix 1)	25 mm
Višina pritrditve (t fix 2)	20 mm
Višina pritrditve (t fix 3)	5 mm
Premer navoja	7,5 mm
Nazivni premer svedra (d 0)	6,0 mm
Globina vrtanja (h 1.1)	40 mm
Globina vrtanja (h 1.2)	45 mm
Globina vrtine (H13)	65 mm
Globina nastavitve (HNom1)	35 mm
Globina nastavitve (HNom2)	40 mm
Globina vgradnje (HNom3)	55 mm
Notranji pogon	Pogon TX
Material	Jeklo
Površina	Cink, debelina plasti 5, sijajna, modrikasta do modrikasto mavrična
Premer glave	18 mm
Prehodna luknja v sestavnem delu, ki ga je treba priključiti (d f)	8,0 mm
Vrsta glave	Panožna glava (PANHD) (samo za vijake in sidra za iverne plošče)
Opis tipa	Vrsta W-BS LP
