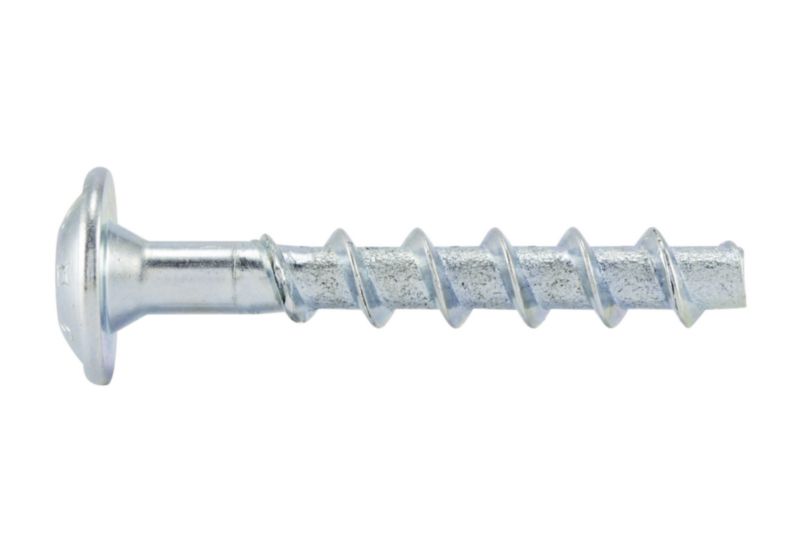

VIJAK ZA BETON-LEČ.GL.-(W-BS/P)-(A2K)-TX30-5-25-6X60

Optimalno za pritrjevanje montažnih tirnic, ploščatih materialov ali ognjevarnih plošč, pocinkano jeklo

Art.-Št.: 5929146025

Vse različice

Hitra dostava

Brez stroškov pošiljanja

•Za sidranje v beton in zid

•Izredno prilagodljiva uporaba zaradi do treh globin sidranja
•Možnost prilagajanja pritrditve do dvakrat po montaži, da se npr. lahko uskladijo sidrne plošče ali tirnice (upoštevajte navodila za montažo)
•Visoke nosilnosti
•Najmanjše osne in robne razdalje zaradi zelo majhnega širjenja
•Zelo hitra in enostavna montaža in takoj obremenljiva
Dokazilo o zmogljivosti
Evropska tehnična ocena ETA-16/0043 za posamično sidranje, možnost 1, počen in nepočen beton:
•Statična in kvazi-statična obremenitev (∅6)
•Seizmična obremenitev, zmogljivostna kategorija C1 (∅6)
•Odpornost na ogenj R30, R60, R90, R120
Evropska tehnična ocena ETA-23/0196 za sidranje v zid:
•Statična in kvazi-statična obremenitev (∅5 - ∅6)
•Odpornost na ogenj R30, R60, R90, R120 (∅5 - ∅6)
Evropska tehnična ocena ETA-16/0128 za večkratno sidranje netrdnih sistemov:
•Počen in nepočen beton (∅6)
•Prednapetostne betonske votle plošče C30/37 - C50/60, (∅6)
•Odpornost na ogenj R30, R60, R90, R120
Odpornost na ogenj v primeru požarne obremenitve po enotni temperaturni časovni krivulji (ETK) v zid (Mz, KSL, KS) in armirani beton, (∅5 in ∅6) - Strokovno mnenje št. 2101/173/18 - 2018
Opomba
Pri montaži z udarnim vrtalnikom upoštevajte priporočeni maksimalni nazivni moment. Pri uporabi v zidu upoštevajte specifične podatke za montažo po ETA-23/0196.

Specifikacije izdelkov

*	*
Velikost sidra	6 mm
Dolžina sidra (l)	60 mm
Višina pritrditve (t fix 1)	25 mm
Višina pritrditve (t fix 2)	20 mm
Višina pritrditve (t fix 3)	5 mm
Premer navoja	7,5 mm
Nazivni premer svedra (d 0)	6,0 mm
Globina vrtanja (h 1.1)	40 mm
Globina vrtanja (h 1.2)	45 mm
Globina vrtine (H13)	60 mm
Globina nastavitve (HNom1)	35 mm
Globina nastavitve (HNom2)	40 mm
Globina vgradnje (HNom3)	55 mm
Notranji pogon	Pogon TX
Material	Jeklo
Površina	Cink, debelina plasti 5, sijajna, modrikasta do modrikasto mavrična
Premer glave	15 mm
Prehodna luknja v sestavnem delu, ki ga je treba priključiti (d f)	8,0 mm
Vrsta glave	Panožna glava (PANHD) (samo za vijake in sidra za iverne plošče)
Opis tipa	W-BS tipa P
