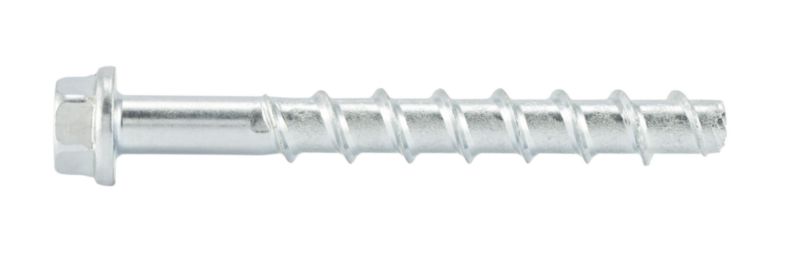

VIJAK ZA BETON-6KT.-(W-BS/S)-(A2K)-SW13-5-25-6X60

Bodi prvi in podaj mnenje o izdelku

Najvišje nosilnosti in racionalna montaža. Optimalno za pritrjevanje kovinskih konstrukcij, pocinkano jeklo

Material: Jeklo
Površina: Pocinkano
Oblika glave: Šestkotna glava
Tip označbe: W-BS tip S.

Art.-Št.: 5929126025

Vse različice

Hitra dostava

Brez stroškov pošiljanja

Opis
Specifikacije
Povpraševanje

•Za sidranje v beton in zid

•Izredno prilagodljiva uporaba zaradi do treh globin sidranja (velikost 6 – 14)
•Možnost prilagajanja pritrditve do dvakrat po montaži (velikost 6 - 14), da se npr. lahko uskladijo ograje ali sidrne plošče (upoštevajte navodila za montažo)
•Zelo visoke nosilnosti
•Najmanjše osne in robne razdalje zaradi zelo majhnega širjenja
•Zelo hitra in enostavna montaža in takoj obremenljiva
Dokazilo o zmogljivosti
Evropska tehnična ocena ETA-16/0043 za posamično sidranje, možnost 1, počen in nepočen beton:
•Statična in kvazi-statična obremenitev (∅6 - ∅14)
•Seizmična obremenitev, zmogljivostna kategorija C1 (∅6 - ∅14) in C2 (∅8 - ∅14)
•Odpornost na ogenj R30, R60, R90, R120
Evropska tehnična ocena ETA-23/0196 za sidranje v zid:
•Statična in kvazi-statična obremenitev (∅5 - ∅10)
•Odpornost na ogenj R30, R60, R90, R120 (∅5 - ∅6)
Evropska tehnična ocena ETA-16/0128 za večkratno sidranje netrdnih sistemov:
•Počen in nepočen beton (∅5 in ∅6)
•Prednapetostne betonske votle plošče C30/37 - C50/60, (∅6)
•Odpornost na ogenj R30, R60, R90, R120
Splošno gradbeno tehnično dovoljenje/Splošna gradbena tehnična odobritev Z-21.8-2090 za začasno sidranje v betonu (∅10 - ∅14, tip S šestkotna glava)
•V ojačanem in neojačanem ter v počenem in nepočenem betonu C20/25 do C50/60
•Uporaba v svežem betonu
•Večkratna uporaba
Splošno gradbeno tehnično dovoljenje/Splošna gradbena tehnična odobritev Z-21.1-2075 kot spojni vijak za sidranje v betonu (∅10 - ∅14, tip S šestkotna glava)
•Uporaba v kombinaciji z injekcijsko malto WIT-BS kot spojni vijak WIT-BS
•V ojačanem in neojačanem ter v počenem in nepočenem betonu C20/25 do C50/60
Natezna zmogljivost v betonskih votlih ploščah, (∅6 - ∅10) - Strokovno mnenje št. 21641 - 2016
Odpornost na ogenj v primeru požarne obremenitve po enotni temperaturni časovni krivulji (ETK) v zid (Mz, KSL, KS) in armirani beton, (∅5 in ∅6) - Strokovno mnenje št. 2101/173/18 - 2018
Opomba
Priporočamo uporabo primernega udarnega vrtalnika za montažo od velikosti 8 naprej. Upoštevajte priporočeni maksimalni nazivni moment.
Pri uporabi v zidu upoštevajte specifične podatke za montažo po ETA-23/0196.

Specifikacije izdelkov

*	*
Velikost sidra	6 mm
Dolžina sidra (l)	60 mm
Višina pritrditve (t fix 1)	25 mm
Višina pritrditve (t fix 2)	20 mm
Višina pritrditve (t fix 3)	5 mm
Premer navoja	7,5 mm
Nazivni premer svedra (d 0)	6,0 mm
Globina vrtanja (h 1.1)	40 mm
Globina vrtanja (h 1.2)	45 mm
Globina vrtine (H13)	60 mm
Globina nastavitve (HNom1)	35 mm
Globina nastavitve (HNom2)	40 mm
Globina vgradnje (HNom3)	55 mm
Zunanji pogon	Velikost ključa 13 mm
Material	Jeklo
Površina	Cink, debelina plasti 5, sijajna, modrikasta do modrikasto mavrična
Premer podložke	15 mm
Prehodna luknja v sestavnem delu, ki ga je treba priključiti (d f)	8,0 mm
Vrsta glave	Šestkotna glava (HEX)
Opis tipa	W-BS tip S

Vaše ime *

Vaš elektronski naslov *

Besedilo *

•Za sidranje v beton in zid

•Izredno prilagodljiva uporaba zaradi do treh globin sidranja (velikost 6 – 14)
•Možnost prilagajanja pritrditve do dvakrat po montaži (velikost 6 - 14), da se npr. lahko uskladijo ograje ali sidrne plošče (upoštevajte navodila za montažo)
•Zelo visoke nosilnosti
•Najmanjše osne in robne razdalje zaradi zelo majhnega širjenja
•Zelo hitra in enostavna montaža in takoj obremenljiva
Dokazilo o zmogljivosti
Evropska tehnična ocena ETA-16/0043 za posamično sidranje, možnost 1, počen in nepočen beton:
•Statična in kvazi-statična obremenitev (∅6 - ∅14)
•Seizmična obremenitev, zmogljivostna kategorija C1 (∅6 - ∅14) in C2 (∅8 - ∅14)
•Odpornost na ogenj R30, R60, R90, R120
Evropska tehnična ocena ETA-23/0196 za sidranje v zid:
•Statična in kvazi-statična obremenitev (∅5 - ∅10)
•Odpornost na ogenj R30, R60, R90, R120 (∅5 - ∅6)
Evropska tehnična ocena ETA-16/0128 za večkratno sidranje netrdnih sistemov:
•Počen in nepočen beton (∅5 in ∅6)
•Prednapetostne betonske votle plošče C30/37 - C50/60, (∅6)
•Odpornost na ogenj R30, R60, R90, R120
Splošno gradbeno tehnično dovoljenje/Splošna gradbena tehnična odobritev Z-21.8-2090 za začasno sidranje v betonu (∅10 - ∅14, tip S šestkotna glava)
•V ojačanem in neojačanem ter v počenem in nepočenem betonu C20/25 do C50/60
•Uporaba v svežem betonu
•Večkratna uporaba
Splošno gradbeno tehnično dovoljenje/Splošna gradbena tehnična odobritev Z-21.1-2075 kot spojni vijak za sidranje v betonu (∅10 - ∅14, tip S šestkotna glava)
•Uporaba v kombinaciji z injekcijsko malto WIT-BS kot spojni vijak WIT-BS
•V ojačanem in neojačanem ter v počenem in nepočenem betonu C20/25 do C50/60
Natezna zmogljivost v betonskih votlih ploščah, (∅6 - ∅10) - Strokovno mnenje št. 21641 - 2016
Odpornost na ogenj v primeru požarne obremenitve po enotni temperaturni časovni krivulji (ETK) v zid (Mz, KSL, KS) in armirani beton, (∅5 in ∅6) - Strokovno mnenje št. 2101/173/18 - 2018
Opomba
Priporočamo uporabo primernega udarnega vrtalnika za montažo od velikosti 8 naprej. Upoštevajte priporočeni maksimalni nazivni moment.
Pri uporabi v zidu upoštevajte specifične podatke za montažo po ETA-23/0196.

Specifikacije izdelkov

Velikost sidra	6 mm
Dolžina sidra (l)	60 mm
Višina pritrditve (t fix 1)	25 mm
Višina pritrditve (t fix 2)	20 mm
Višina pritrditve (t fix 3)	5 mm
Premer navoja	7,5 mm
Nazivni premer svedra (d 0)	6,0 mm
Globina vrtanja (h 1.1)	40 mm
Globina vrtanja (h 1.2)	45 mm
Globina vrtine (H13)	60 mm
Globina nastavitve (HNom1)	35 mm
Globina nastavitve (HNom2)	40 mm
Globina vgradnje (HNom3)	55 mm
Zunanji pogon	Velikost ključa 13 mm
Material	Jeklo
Površina	Cink, debelina plasti 5, sijajna, modrikasta do modrikasto mavrična
Premer podložke	15 mm
Prehodna luknja v sestavnem delu, ki ga je treba priključiti (d f)	8,0 mm
Vrsta glave	Šestkotna glava (HEX)
Opis tipa	W-BS tip S

VIJAK ZA BETON-6KT.-(W-BS/S)-(A2K)-SW13-5-25-6X60

Kupci, ki so kupili ta izdelek, kupujejo tudi

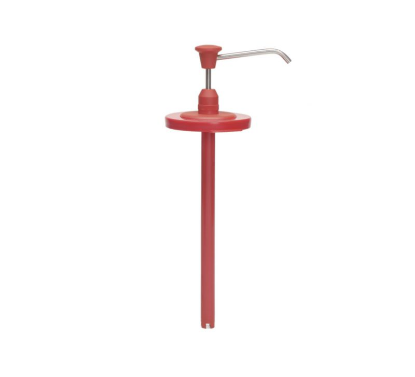

DOZIRNIK-4000ML-0893900001
