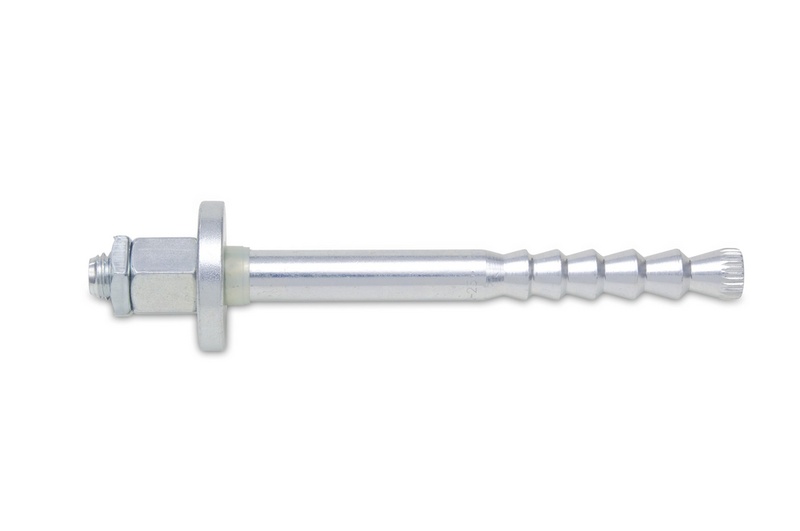

VIJAK SIDRNI-(W-VIZ-A/S DYN)-(A2K)-50-M16X215

Za injekcijski sistem W-VIZ/S dynamic (beton, utrujenostna obremenitev)

Art.-Št.: 0905481602

Vse različice

Hitra dostava

Brez stroškov pošiljanja

•Potrebna injekcijska malta: Beton specialist WIT-VIZ, WIT-VIZ Express, WIT-VM 100 ali WIT-Express

•Sidrna palica za injekcijski sistem W-VIZ-A/S DYNAMIC posamezna pritrditev: Utrujenostna obremenitev (dynamika). Pocinkano jeklo
•Montiranje skozi
•Enostavna montaža: vložek se dobavi predhodno sestavljen (ni potrebe po sestavljanju komponent vložka)
•Strjena injekcijska malta večinoma zatesni vrtino
•Sidranje z nizkim pritiskom omogoča majhne robne in osi razmike
•Geometrija sidrne palice omogoča varno dodatno raztezanje
•Strojno čiščenje vrtine: Enostavno ravnanje, zelo dobro čiščenje vrtine, visoke nosilnosti
•Močninsko/vrtljaj nadzorovano širjenje vložka iz galvaniziranega jekla v velikostih M12, M16, M20 ali visoko korozijsko odpornega jekla (HCR, 1.4529) M16
•Prenos moči poteka preko mehanskega vpenjanja posameznih konusov v vezni malti in dalje preko kombinacije nosilnih in trenjskih sil v sidrnem temelju (beton)
Opomba
W-VIZ/HCR dynamic visoko korozijsko odporno jeklo (oznaka materiala 1.4529), dobavljivo preko posebne nabave.
Primerna injekcijska malta: WIT-VIZ, WIT-VIZ Express, WIT-VM 100, WIT-Express
•Splošna gradbena odobritev Z-21.3-1909 za posamezno pritrditev, razpokani in nerazpokani beton + utrujenostna obremenitev (dynamika)
•Evropska tehnična ocena ETA-18/0979: Naknadno vgrajena pritrdilna sredstva v beton pod utrujenostno ciklično obremenitvijo (dynamika)
Za načrtovanje in dimenzioniranje vaše montaže priporočamo uporabo Würth Technical Software.

Specifikacije izdelkov

*	*
Opis tipa	W-VIZ-A/S dyn.
Metrični premer sidra	Nazivni premer 16 mm
Učinkovita globina sidranja (h ef)	125 mm
Višina pritrditve (t fix)	50 mm
Dolžina sidra (l)	220 mm
Nazivni premer svedra (d 0)	18 mm
Globina vrtanja (h 0)	133 mm
Potrebna injekcijska malta	WIT-Express, WIT-VIZ, WIT-VIZ express, WIT-VM 100
Odobritev	DIBt Z-21.3-1909, ETA-18/0979
Material	Jeklo
Površina	Cink, debelina plasti 5, sijajna, modrikasta do modrikasto mavrična
